活塞防挤圈 底座防挤圈 皮碗防挤圈
发布时间2016-07-16   浏览:1,858 views   调整大小: 16px  14px  12px

活塞防挤圈 底座防挤圈 皮碗防挤圈

底座 皮碗防挤圈 活塞 活柱导向环

底座 皮碗防挤圈 活塞 活

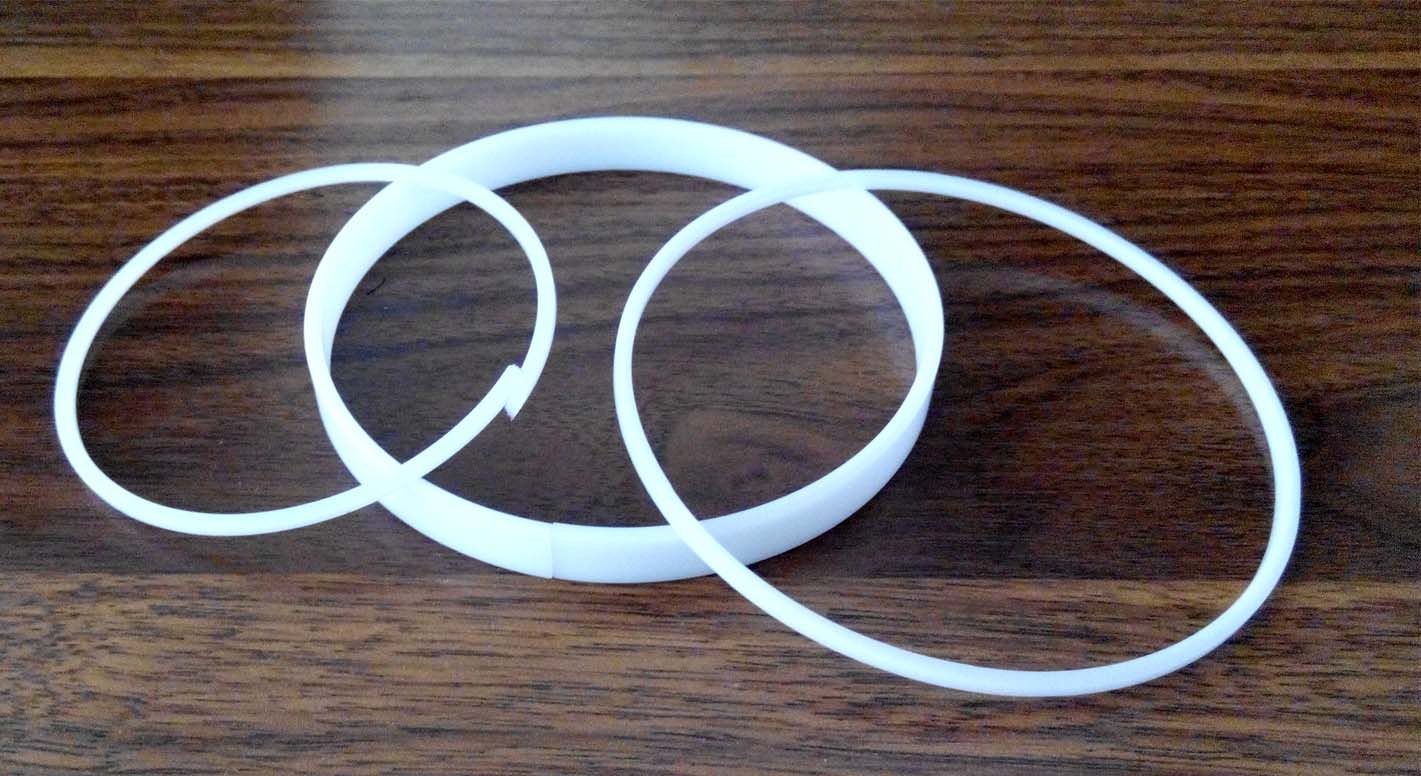

      活塞与油缸之间必然存在间隙,否则回柱、升柱困难。由于间隙的存在,为了防止高压液体作用时y型密封圈挤入活塞与油缸间缝隙,在y型密封圈上装设皮碗防挤圈,保护y型密封圈不致损坏。

      单体液压支柱密封件:O型圈 80×3.3、O型圈100×3.3、Y型密封圈103.5*77.5*10.5、JF型防尘圈111x90x10、底座防挤圈100×2.5×1.5、活塞导向环99.4×2.5×10、活塞防挤圈80×2.5×1.5、皮碗防挤圈99.4×2.5×2

单体液压支柱,由油缸、活柱、三用阀、手把阀体、复位弹簧、底座、顶盖、密封盖组件、导向环、弹性圆柱销、连接钢丝及密封件等零部件组成。
一、顶盖
支柱顶盖是将矿山压力传递到支柱上的零件。并通过柱爪卡住顶梁,防止顶板来压时将支柱推倒。它通过弹性圆柱销与活柱相连接。
二、密封盖组件

在活塞、底座上装好O形密封圈及防挤圈,注意防挤圈位置应装在低压侧。
其上装有 O 形密封圈(GB1235-76)及挡圈,实现支柱上部的密封。
三、活柱
活柱是支柱上部承载杆件,可将顶板压力以液压形式传递给油缸、底座。其上装有导向环。
四、、手把阀体

       把Y形密封圈、皮碗防挤圈、活塞导向环装在活塞上。导向环外径应大于活塞直径,开口的防挤圈,接头应搭接好。
手把阀体通过连接钢丝与油缸相连,它是支柱搬运、移动的抓手。其上装有防尘圈,避免活柱移动时煤尘进入支柱;还装有 Y 形密封圈、挡圈、O 形密封圈。
五、油缸
防尘圈、活柱导向环装入手把体中利用专用工具把手把体装在活塞筒上。采用钢丝限位的支柱防尘圈过限位环沟槽时应在槽内放入O形圈,防止损坏防尘圈。装上活塞,穿好活柱体与活塞间连接钢丝,钢丝应全部打入槽内,不许露出,防止露出刮缸。

      油缸是支柱下部的承载杆件。它通过连接钢丝和底座相连装配底座、活塞时应将活塞防挤圈切口背向钢丝槽口。打人底座、活塞时应注意避免槽口碰伤活塞防挤圈;

六、复位弹簧
复位弹簧是在回柱时将活柱复位的拉伸弹簧。其上端挂在密封盖组件 下面的挂环。上挂好复位弹簧,装上底座和连接钢丝。
