斯特封 活塞杆组合密封圈

活塞用斯特封和活塞杆用斯特封

活塞用斯特封和活塞杆用斯特封

结构特点
LS(斯特封-STEPSEAL)型活塞杆组合密封圈是一种单向组合密封圈,斯特封的断面形状是阶梯形,故一般称其为阶梯封。广泛应用在高压、重载工况。它由一个改性PTFE密封圈和一个预加载弹性体——O形密封圈(或矩形、星形,材质一般为NBR或FPM)组成。一般与导向支承环配套使用,必要时加防污保护圈。杆径小于Φ30的规格,应采取分体式沟槽进行安装。采用两个斯特封或一个斯特封与一个活塞杆用Y形密封圈再加一个双唇防尘圈的密封结构可达零泄漏。

斯特封

斯特封

密封机理
利用预加载弹性体对PTFE密封圈进行施力来完成密封。当系统压力升高时,弹性体对改性PTFE密封圈施力,将系统产生的轴向力转变为径向挤压力,使改性PTFE密封圈对活塞杆表面产生大的径向接触应力,从而来完成高压工况下的密封功能。

沟槽标准
沟槽尺寸、公差符合GB/T15245-94、B+S公司的GS55013系列、ParKer公司OD型、MerKel公司OMS-MR列密封沟槽标准。

技术数据

材质 压力
Mpa
温度
介质 硬度
(邵氏A)
线速度
m/s
弹性体 密封圈
FPM 改性PTFE ≤40 -30to+200 A、B、C、D 75±5 ≤5.0
NBR 改性PTFE ≤40 -30to+110 A、B、C 70±5、75±5、85±5 ≤5.0
EPDM 改性PTFEE ≤40 -40to+150 C、D 80±5 ≤5.0

A-石油基液压油和矿物基润滑脂 B-水-油乳化液 C-水-乙二醇基 D-磷酸脂基

安装须知
密封圈是组合式结构,可安装在闭式(或称整体)密封沟槽中,但当缸径小于Φ30的规格时,应采取分体式沟槽进行安装。安装前必须去除密封密封圈安装区域内的锐边和毛刺。安装顺序是“弹性体一改性PTFE密封圈(参照斯特封安装说明进行安装)”,装入活塞杆端头时要借助特殊安装工具进行安装,同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

应用示例
●伺服油缸 ●机床 ●装载机 ●挖掘机 ●油压机 ●标准油缸 ●推土机 ●冶金设备

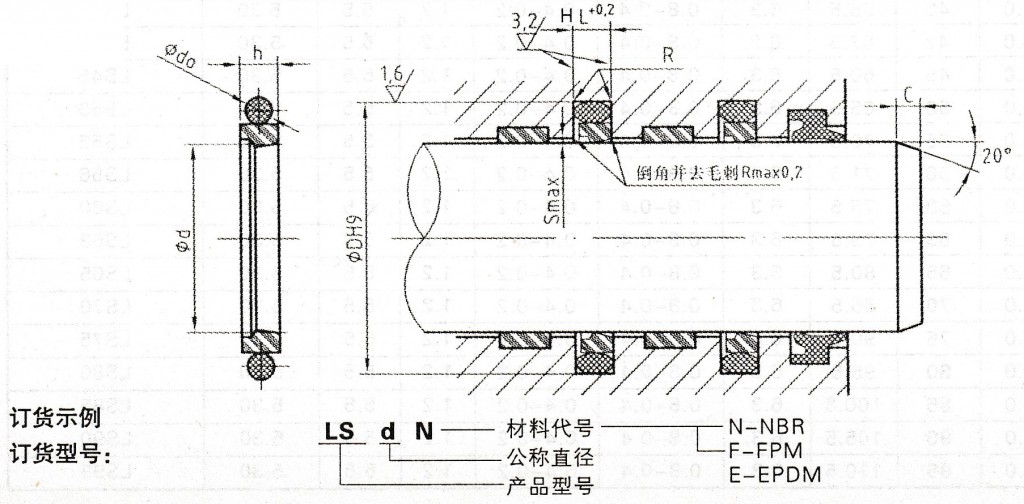

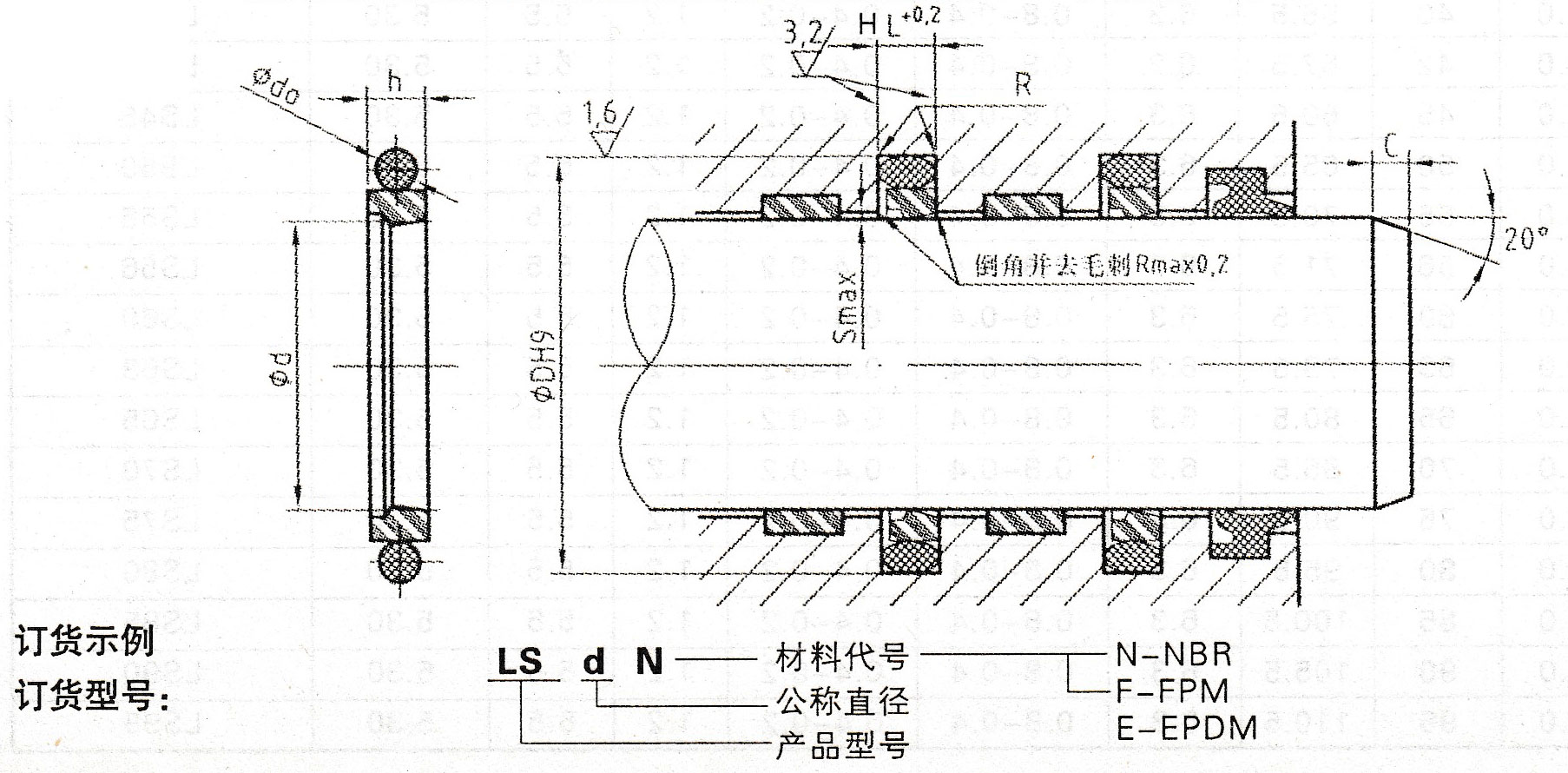

安装示例

斯特封图示

斯特封图示
