导向环 四氟导向带 耐磨导向环 油缸导向环

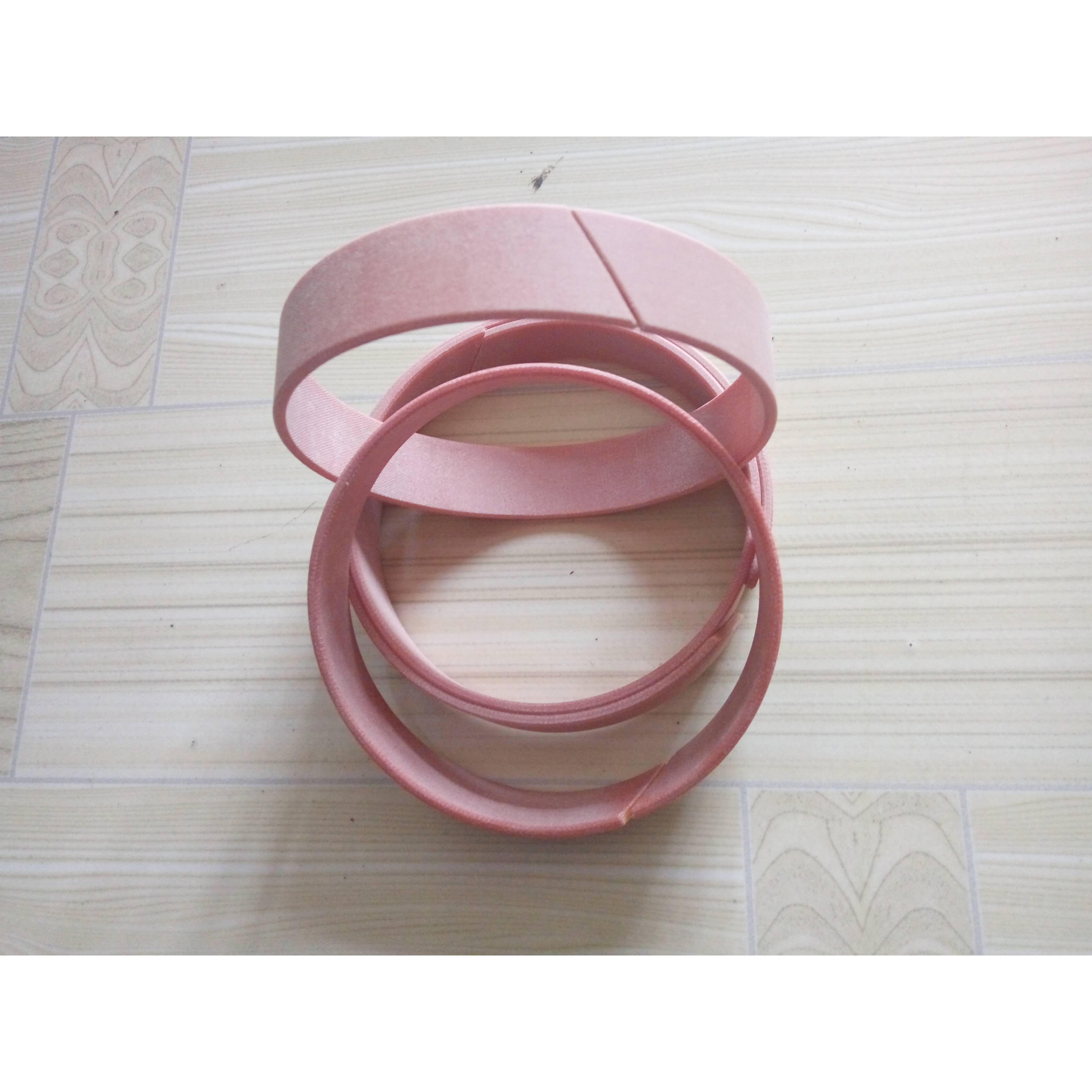

导向环
TB2QvGOspXXXXaaXpXXXXXXXXXX_!!2454028045
导向耐磨环对于移动的活塞和活塞杆有精确导向支承作用,并可吸收随时产生的径向力,确保密封元件不被径向力破坏.延长液压缸使用寿命。同时可防止活塞和缸体之间或者是活塞杆和缸头之间的金属接触。极大限度地降低摩擦力,以免液压缸动作中产生启动力偏大和爬行等不正常现象。与金属支承环相比其有承载力大,比重轻、耐磨损、无温升变形以及抗涨缸等。
 各种密封圈

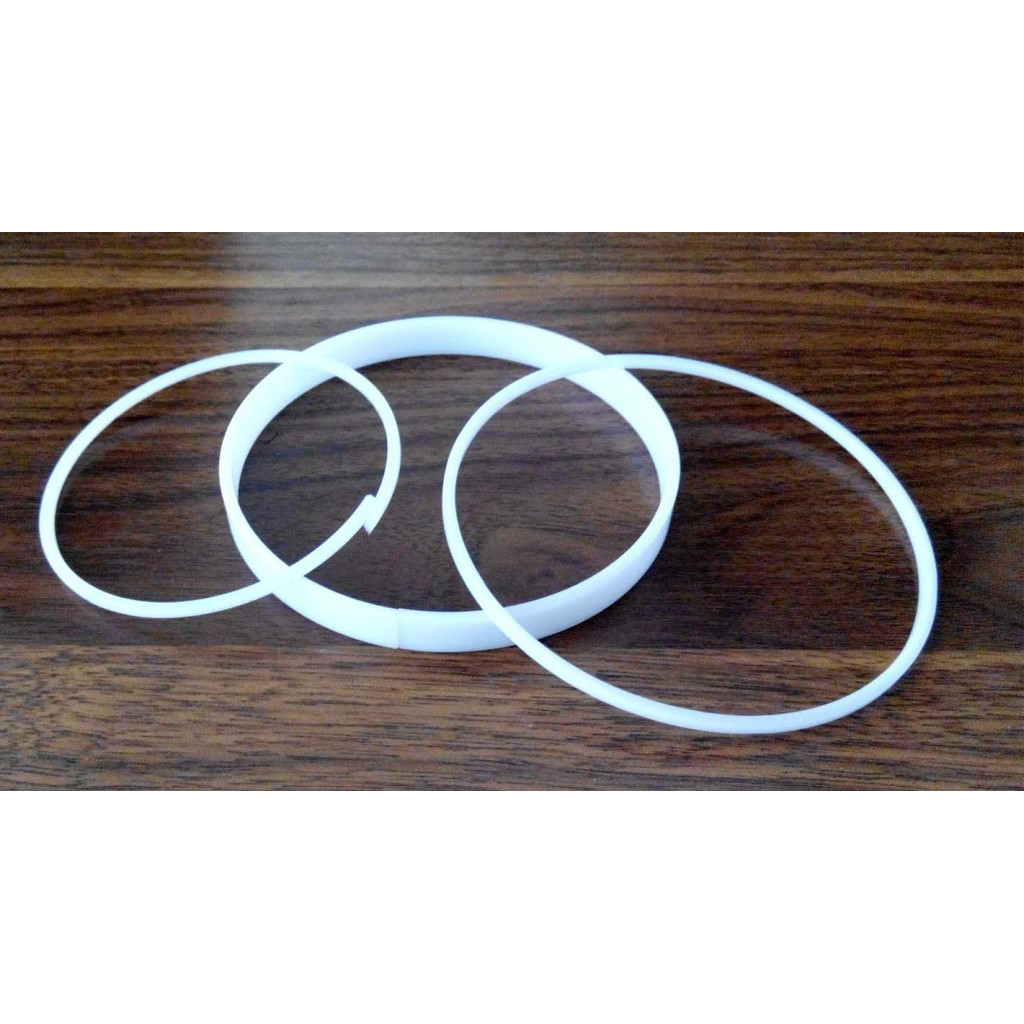

  常用导向耐磨环可提供两种材料:
    PD:由聚四氟乙稀+青铜粉
    PHCD.由细密网状塑料,特殊聚酯+润滑添加剂
fangjiquandaoxianghuan-1024x559
1、特点:
  (PD材料)
  一极耐磨,低摩擦,耐热,耐化学腐蚀,允许任何异物嵌进导向耐磨环内
  一防止颗粒对油缸及密封件损伤
  (PHCD材料)
  一其有吸收振动性能,并有极好的耐磨性能和良好的干运行特性
2、工况条件
材料;PD
速度:往复运动≤15m/s
温度:-60℃一+200℃
表面支承压力:最大为15N/mm2
材料;PHCD
速度:往复运动≤1m/s
温度:-50℃一+130℃
表面支承压力:最大为90N/mm2

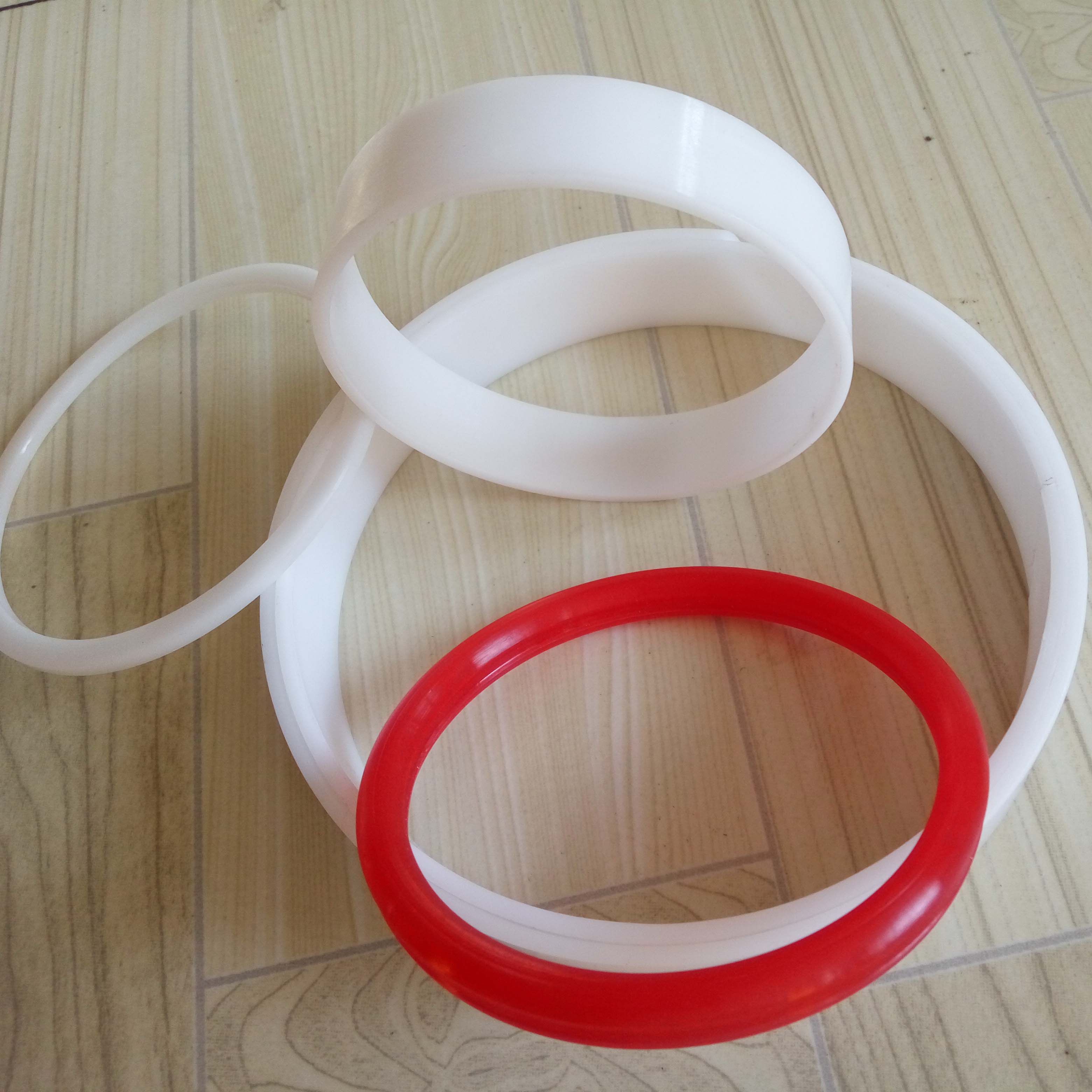

活塞杆耐磨环的切割长度
PD:L=3,100(0d+w)
PHCD, L=3,092(0d+w)
∮d=活塞杆长度 w=耐磨环厚度
 IMG_20160114_102049
缸孔耐磨环的切割长度
PD: L=3.100(0D-W)
PHCD: L=3,092(0D-W)

∮D=缸孔直径 W=耐磨环厚度各种密封圈



IMG_20160114_102136
