 活塞鼓形圈密封圈和其它活塞组合密封简介:



KDAS活塞组合封22

KDAS活塞组合密封圈

鼓形密封圈又称活塞密封圈,用于往复运动的液压油缸活塞中,它是为单向和双向工作的活塞密封而设计的。活塞组合密封圈的截面、衬套或挡环的结构与活塞的设计有很大的关系。由于有各种性能的要求,所以鼓形密封圈的结构也不可能是一致的,目前最实用的鼓形组合密封圈结构较多,主要流行的有以下三种:



鼓形密封圈

鼓形密封圈


  第一类鼓形组合密封圈结构。可以看成有两个带夹织物的蕾形密封圈对接成一个整体的双向密封圈。这一改进,比原用两个蕾形密封圈完成双向密封,既简单又适用,不但摩擦阻力小,而且耐压性能也有所提高。这是鼓形密封圈中较早使用是一种结构。

蕾形组合密封圈

蕾形组合密封圈


         第二类鼓形组合密封圈结构。包括一个弹性橡胶圈,两个L形支撑环或导向环,橡胶圈在沟槽底部是静止的。橡胶密封体与液压缸相接触的密封面自从采用多层耐磨夹织物胶之后,使密封唇的补强性和表面的稳定性显著提高。因夹织物胶层本身具有良好的表面结构,能保持小量的润滑剂,保证密封件工作时的润滑,减少了表面磨损,提高了密封寿命。如采用纯胶表面密封,则在低速高压下运功往往发生干磨,并粘附在金属表面上,其结果使密封表面很快产生损坏。因此,第二类结构的鼓形密封圈,密封压力高,使用寿命长,已被广泛使用。

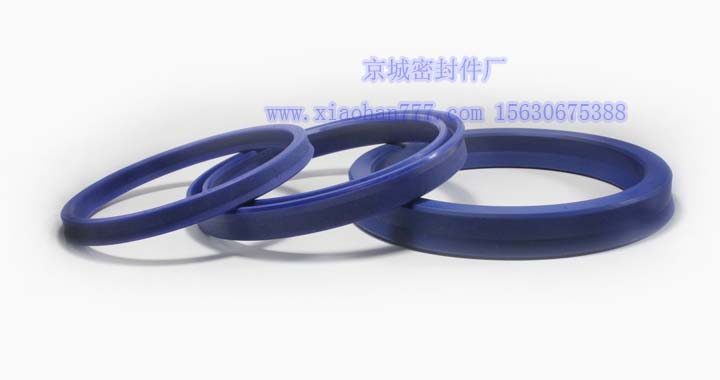

UN活塞密封圈2

UN活塞密封圈2


          第三类鼓形组合密封圈结构。在密封效果上与第二类相似,结构的区别其夹织物胶层的层数比第二类多,而且密封件所配用的支撑环都是切口的。这种设计可以将密封件很容易的装配到活塞上,甚至可随活塞固定到活塞杆上。这种密封结构适宜于浅的简单结构的活塞头。
与鼓形密封圈的密封机理相同的为山形密封圈。鼓形和山形橡胶密封圈都适用于往复运动在液压缸活塞上其密封作用,并已标准化。

格来圈

格来圈

活塞密封还有以下几种:DAS活塞组合圈,KDAS活塞组合密封圈,TPM孔用活塞组合圈组合封的详细描述:
一、 京城密封件厂生产的KDAS活塞组合圈是个双作用的活塞密封件,由三部分组成:一个弹性体A、两个支承环B、两个导向环C。 弹性体A有一个特别截面,三个密封唇口紧贴缸壁(动密封)。中间唇口较厚,起主要密封作用,其他两个唇口起辅助密封作用。底侧与活塞沟槽底部紧贴(静密封),接触面相对较大。 支承环B置于A两侧起定位作用。来支承弹性体A并防止A出现径向密封间隙。支承环B呈阶梯状,与密封元件接触的一侧有许多凸块用以防止密封圈在工作时旋转。 导向环C呈矩形,装在活塞上起导向和吸收轴向力的作用。导向环上下都开了几条轴向槽,使压力油能流过导向环,从而使弹性体A能感受全部工作压力并在换方向时快速释放压力。这样就很好的防止了在弹性体A前产生持续超高压。 KDAS活塞组合圈材料的硬度从内到外逐步增加,根据其特点,分别起到密封、支承和导向作用。KDAS组合封为自紧双作用密封件。在初始状态,弹性体A变形产生一个径向预紧力,并随着系统压力的增加而增加,从而产生一个完全的密封作用力,即使系统没有压力也能起到密封效果。

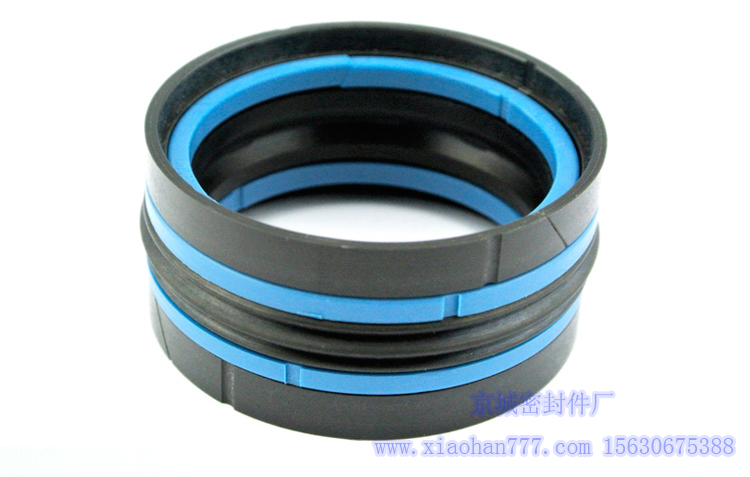

KDAS活塞组合封2

KDAS活塞组合封2

二、性能与用途 KDAS活塞组合圈是一个密封及导向元件只需一个沟槽的整体密封。装入封闭式沟槽,每个活塞用一个。紧凑的密封结构使活塞(油缸)总长度较短,降低了加工成本并有着极佳的抗间隙积压性能。工作时弹性体不会扭转,有着合理的泄漏一减少摩擦。主要用于活塞及液压缸的密封。如:推土机、挖掘机、装载机、起重机、液压闸门及农业机械等。 三、材质 A弹性体—-丁晴橡胶 B支承环—-尼龙或聚氨酯 C导向环—-尼龙或聚甲醛 四、工矿条件 温度:-30℃~+120℃ 最大工作压力:35MPa 最大运动速度:0.5m/s 介质:石油基液压油、难燃液压油、环保液压油
