车削蕾形圈 组合蕾型密封圈 活塞杆密封圈

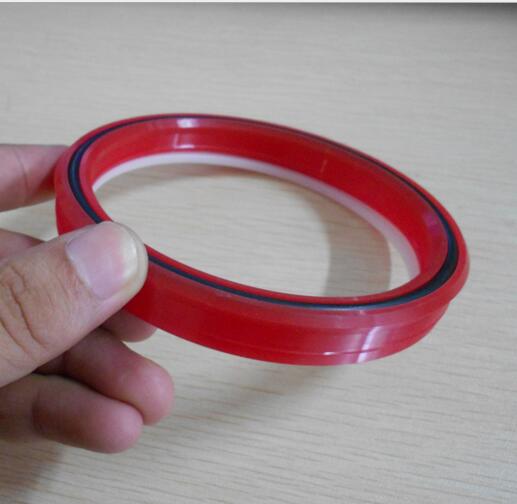

车削蕾形组合密封圈

车削蕾形组合密封圈

 活塞杆密封-蕾型圈


一:性能与用途
Y形密封圈的发明,就在液压支柱支架上如液压缸中密封的优越性:密封性能好,密封压力高,结构简单,摩擦系数小,磨损少,而且能自密封,且寿命长。现在液压技术进步,压力系数提高,相对往复运动速度加快等,不足之处就明显突现。就需要改进在上面加挡圈之类,并未脱离原Y密封圈的范畴,就需要进行质的改进,在Y形密封圈的基础上,发展新型密封圈以适应液压密封技术发展的需求。这就利用不同材料的特性和不同结构作用特点,而出现新的密封圈,如蕾形密封圈,鼓形密封圈,山型密封圈等

车削聚氨酯密封件

车削聚氨酯密封件

蕾型密封圈截面形似花蕾所以叫蕾型圈,实心结构使唇边外张贴紧密封表面,由于它是实心唇边故不会翻转。蕾型圈大都使用在缸帽,作活塞杆密封。当使用压力≥30Mpa时,应加挡圈,最高工作压力可以达到60Mpa。蕾型圈有内动与外动式两种,分别用于活塞杆和活塞密封,分别代号为NL与WL。以往的夹布橡胶圈正在逐步被聚氨酯蕾型圈所取代。广泛应用于液压支架立杆,千斤顶的活塞密封。
车削蕾形圈 组合蕾型密封圈 活塞杆密封圈工作环境:

蕾形圈是一种轴用密封橡胶圈,主要特点:
1、蕾型密封圈密封性能好
2、蕾型密封圈耐冲击压力
3、蕾型密封圈允许较大的挤出间隙
4、蕾型密封圈应用于较苛刻的工况场合
主要材料:丁腈橡胶(NBR)、棉布织物(FABRIC),聚氨酯车削,聚胺脂浇注等
工况条件:
工作压力:蕾形密封圈在≤40MPa 在25—40MPa下使用时,须在根部加档圈

蕾形密封圈是在Y形密封圈的基础上发展而来的,与Y形圈相比,它的特点是:

1)上部软胶,受压变形大,为密封部分,底部和密封面为高硬度胶织物层,受压变形小,为承压部分,两者结合后整体弹性好,符合高压密封要求。
2)采用高硬度胶织物,目的在于提高密封压力,又能防止密封圈被挤入间隙,减小摩擦。
3)胶织物表面能保持润滑,提供良好的滑动特性,保证密封面在工作期间的正常运行。 密封圈上部的软胶是密封性的关键材料,要求软胶应具有优良的弹性,压缩变形小,耐磨性能好等特点。硫化胶硬度一般要求在70~80(邵尔A)之间,但要根据使用条件及结构来选择。 唇部压缩率的大小,对蕾型密封圈使用效果影响很大,压缩率过大则摩擦阻力大,因而磨损也大,使用寿命短,同时也可能影响安装。压缩率过小密封性能不好,甚至产生严重泄漏,影响使用。一般认为蕾形密封唇部压缩率应在12%~19%之间。
工作温度:-25—+100℃
工作介质:液压油、乳化液
往复速度:≤0.5m/s

蕾形密封圈规格型号如下:

NL40*52*10                                NL105*121*13                                 NL125*141*13                           NL160*180*20                       NL200*220*16.5
NL45*57*10                                NL105*121*16.5                             NL130*146*13                          NL170*186*13                        NL210*230*16.5
NL50*62*10                                NL110*126*13                                 NL130*146*13                          NL170*186*16.5                    NL220*236*13
NL60*72*10                                NL115*131*13                                 NL130*146*13                          NL170*190*16.5                    NL220*240*16.5
NL70*82*10                                NL120*136*13                                NL130*146*13                          NL172*188*13                         NL230*250*16.5
NL75*87*10                                NL120*136*13                                NL140*156*13                          NL172*191*17                         NL230*250*16.5
NL80*92*10                                NL120*136*13                                 NL150*166*13                         NL180*200*16.5                    NL230*250*16.5
NL85*97*12                                 NL125*141*13                                 NL150*166*16.5                     NL185*201*13                         NL235*251*13
NL90*102*10                              NL125*141*13                                 NL160*176*13                         NL185*205*16.5                    NL235*255*16.5
NL92*104*10                              NL125*141*13                                 NL160*180*16.5                     NL188*208*16.5                    NL240*260*16.5
NL95*107*10                              NL125*141*13                                 NL160*180*16.5                     NL190*206*13                       NL260*284*20
NL100*116*13                            NL125*141*13                                  NL160*180*20                        NL190*210*16.5                   NL260*280*16.5
NL290*306*13                                                                                                                                                                                                                                                                      NL290*314*20                                                                                                                                                                                                                                                                      NL340*360*16.5

京城密封件厂生产车削聚氨酯蕾形圈 、组合蕾型密封圈、 活塞杆密封圈、单体液压支柱密封件及千斤顶密封件、鼓形圈、车削密封件、O形圈、蕾形圈、防尘圈、Y形圈<等橡胶件,综合采煤机等机械密封件,还有活塞导向环、档圈、防挤圈等塑料件等煤碳部定点生产企业。产品主要用于煤矿机械设备。
网址:www.xiaohan777.com 电话:15630675388
