单体液压支柱是我国采煤工作面的主要支护设备之一

一、鼓型圈主要技术参数:

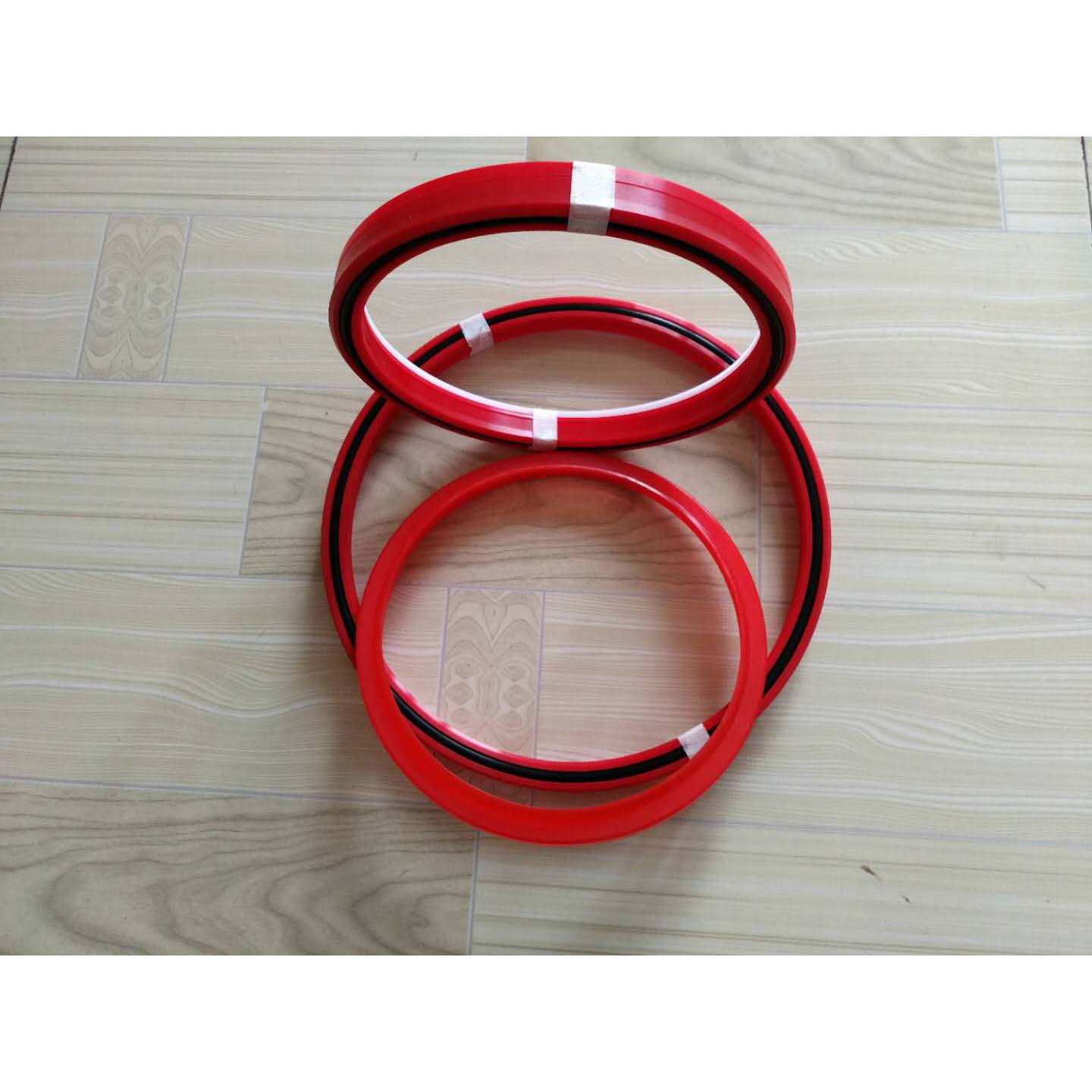

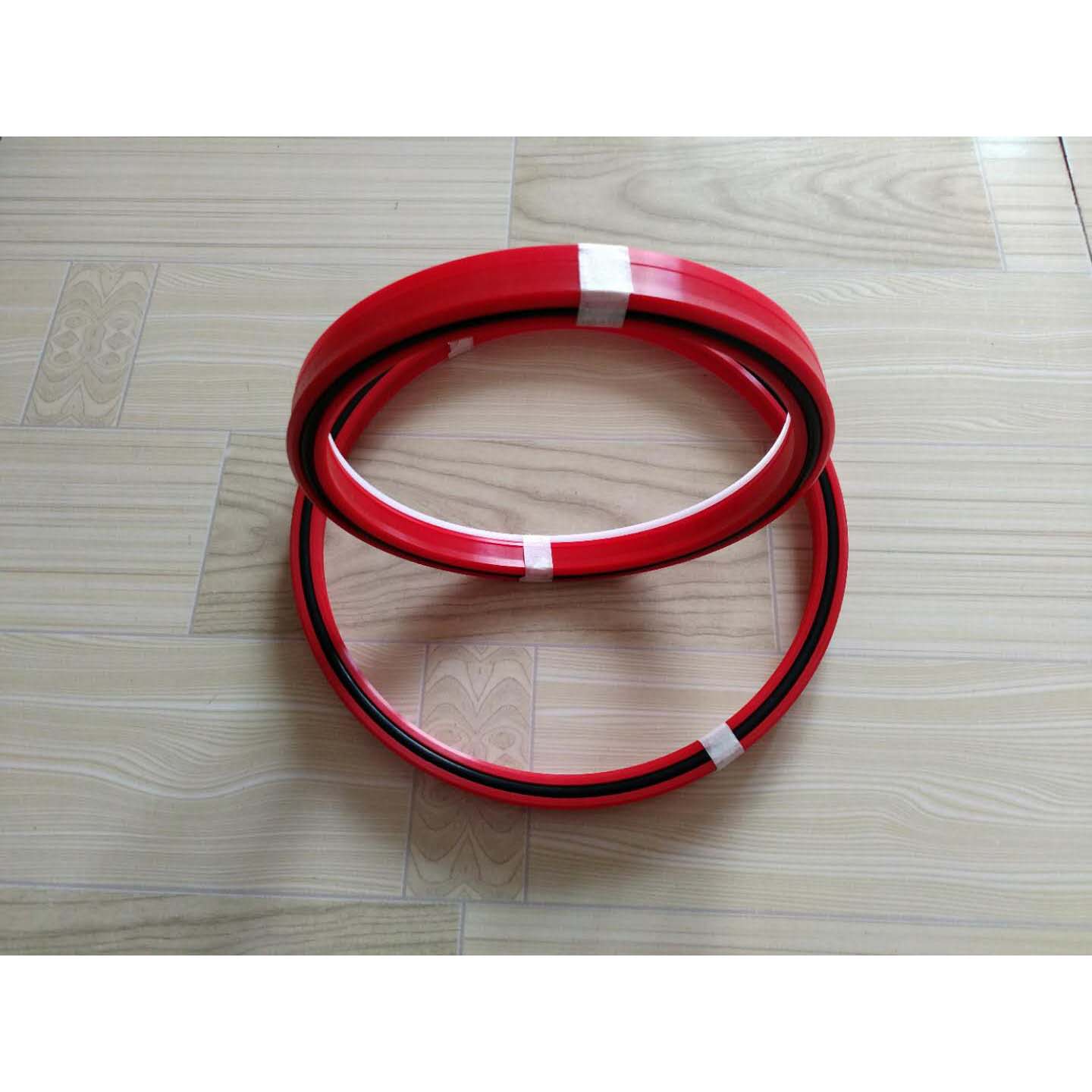

鼓型圈的端面形状似鼓,因此称鼓型圈。

二、鼓型圈用途及功能:

它唇边相对,与缸壁产生接触压力而得到密封。由于它可双向密封,简化了活塞的结构缩短了活塞的长度,取代了Y形圈背靠背的设计方案,同时提高了耐压强度,不会出现翻唇的现象. 我国曾把它作为液压支架中缸、柱活塞密封的定型结构,广泛的使用在液压支架上。以往的夹布橡胶鼓形圈正逐步被聚氨酯鼓型圈所取代。在原有鼓型圈的基础上增加导向环,提高了鼓型圈的耐压能力,同时也减轻了根部的磨损程度。

三、鼓型圈组成部分: 聚氨酯

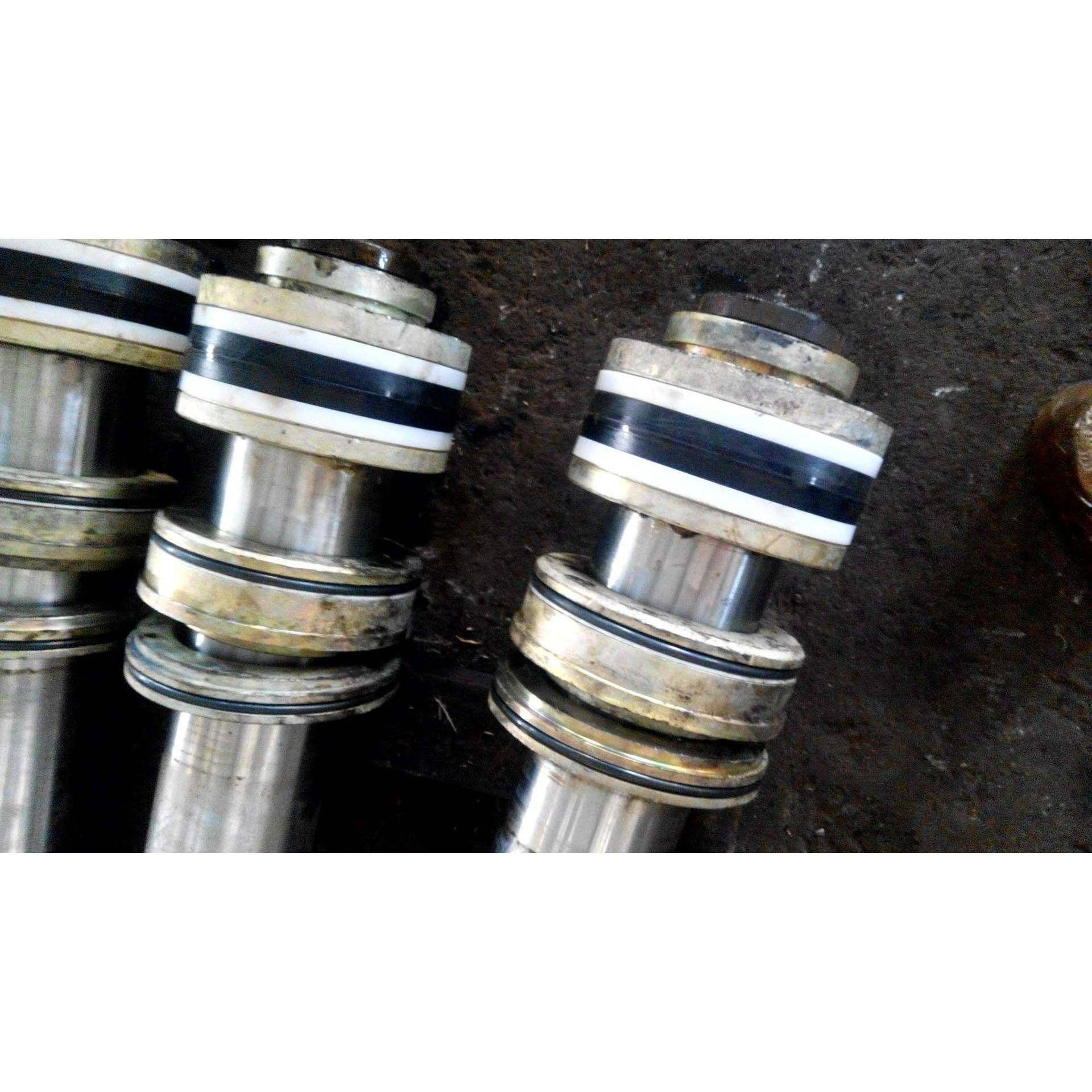

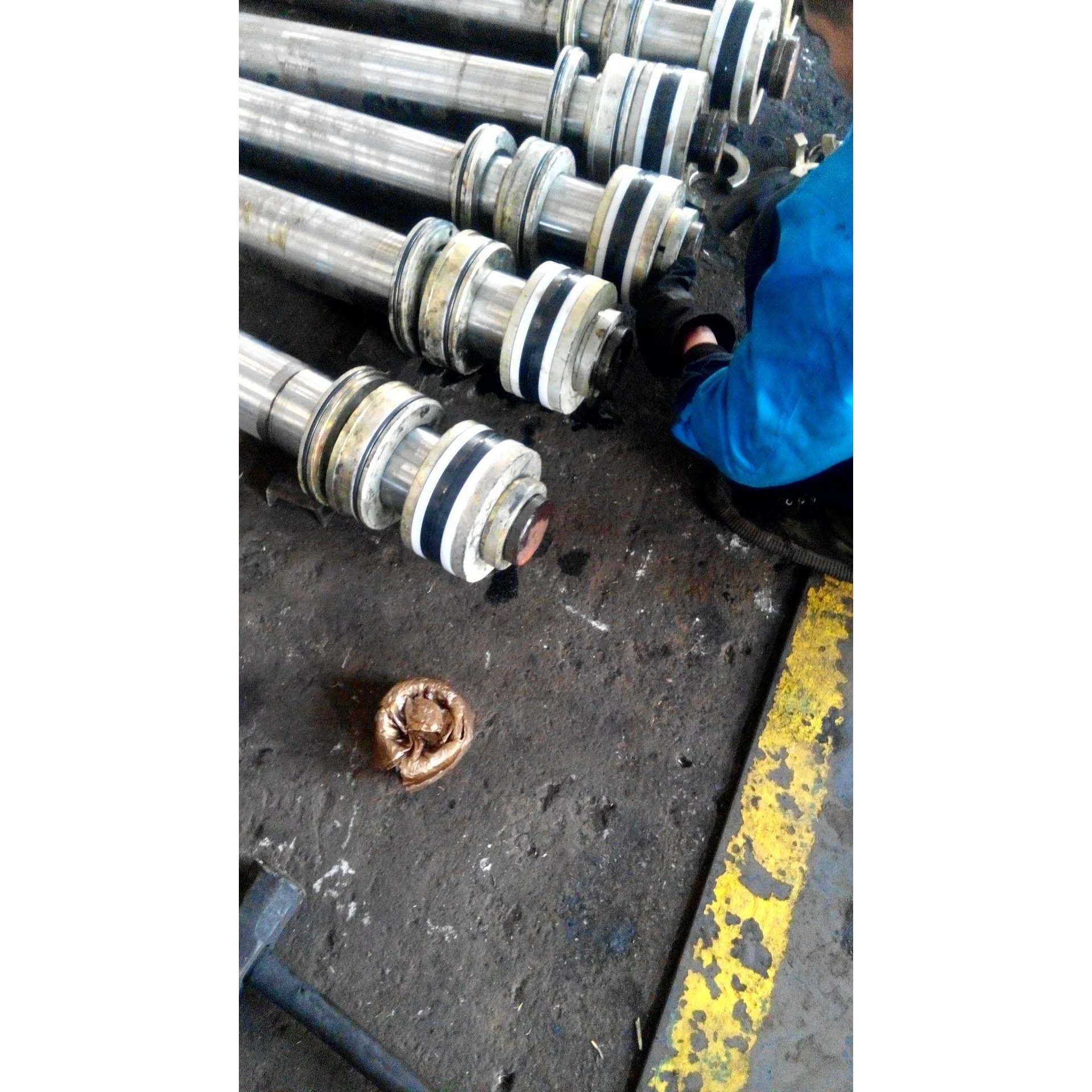

四、鼓型圈的使用位置:广泛使用于液压支架的千斤顶的活塞密封。

五、鼓型圈工作原理:

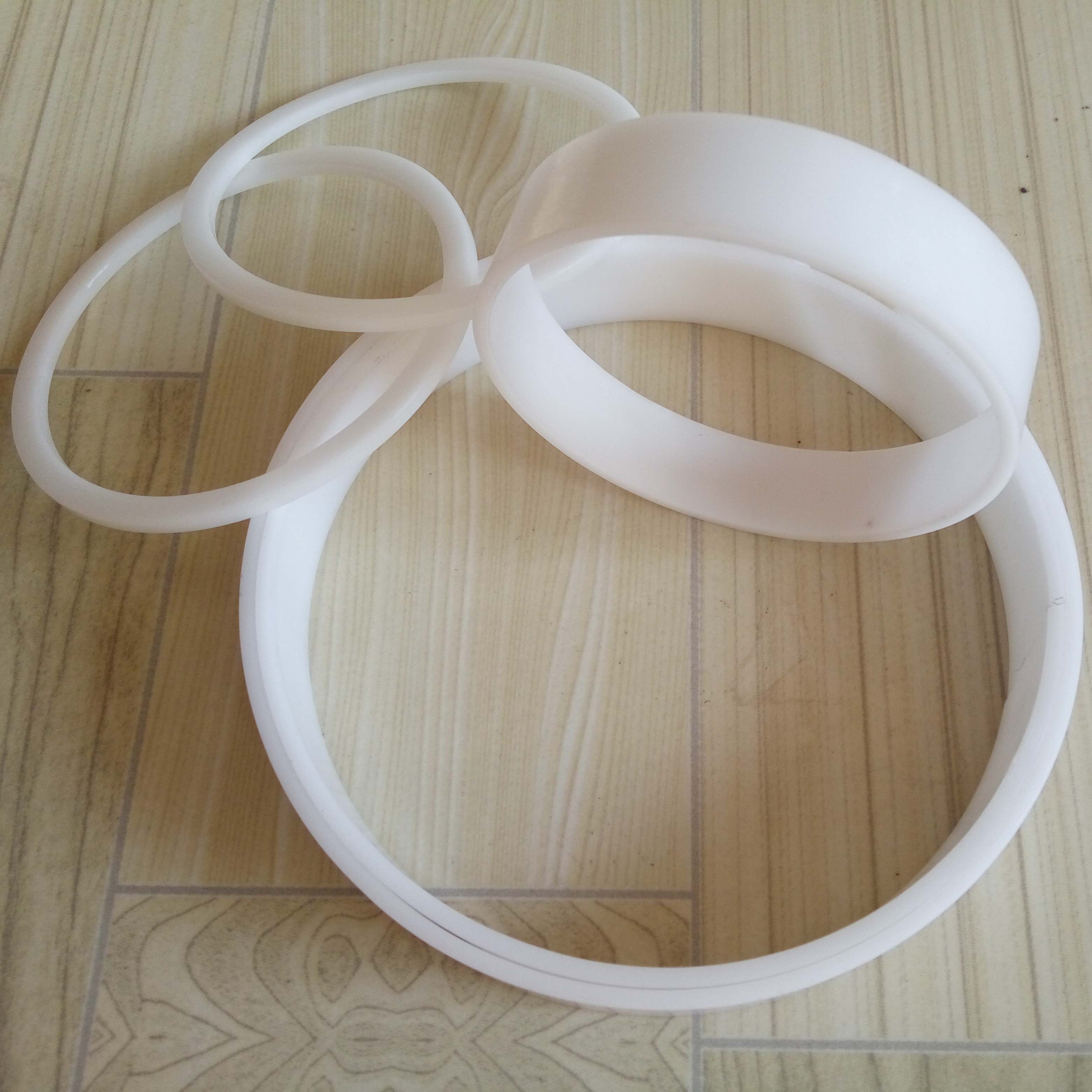

    在原有鼓型圈的基础上增加导向环,提高了鼓型圈的耐压能力,同时也减轻了根部的磨损程度。

六、鼓型圈不当使用或者操作会造成哪些影响:

  1. 腔体支撑材料选用不当,磨损腔体和活塞杆。
  2. 摩擦副大小不合适,造成磨损。
  3. 缸桶、活塞端部的螺纹导角不当磨损密封圈。
  4. 密封件安装导角不合适磨损密封圈。
  5. 腔体、活塞杆表面粗糙、有划痕磨损密封件。

七、鼓型圈在运输、安装或者使用时注意事项:

  1. 密封件安装方向的错误导致泄漏。
  2. 安装时混入货管路内有异物,粉尘等进入密封腔引起泄漏
  3. 装配不良造成密封件损坏引起泄漏。
  4. 密封杆表面有划痕引起泄漏。
  5. 活塞杆不同心,变负荷引起泄漏。

八、鼓型圈常见故障、原因与排除方法:

  常见故障:

1. 摩擦副大小不合适,造成磨损;

2. 缸桶、活塞端部的螺纹导角不当磨损密封圈;

3. 密封件安装导角不合适磨损密封圈;

4. 腔体、活塞杆表面粗糙、有划痕磨损密封件。
