YXd形活塞杆密封圈

YX密封圈

YX密封圈

YXD活塞密封

YXD活塞密封

结构特点
YXd形活塞杆用密封圈是一种断面不对称,内唇短于外唇的不等唇单向密封圈轴径向比大,工作稳定性好。

沟槽标准
沟槽尺寸、公差符合JB/ZQ4265-86标准。

技术数据

材质 压力 Mpa 温度 ℃ 介质 线速度 m/s
TPU ≤16.0 -30to+80 A、B 0.5
CPU ≤31.5 -30to+120 A、B 0.5
NBR ≤20.0 -30to-100 A、B、C 0.5
FPM ≤20.0 -30to+200 A、B、C、D 0.5

A-石油基液压油和矿物基润滑脂 B-水-油乳化液 C-水-乙二醇基 D-磷酸脂基

安装须知
密封圈断面尺寸小,通常都可安装在闭式(或称整体)密封沟槽中。为避免动态密封唇口的损坏,安装时不要将密封唇口在锐边上移动,必要时要借助特殊安装工具进行安装,同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展示的重要条件之一。

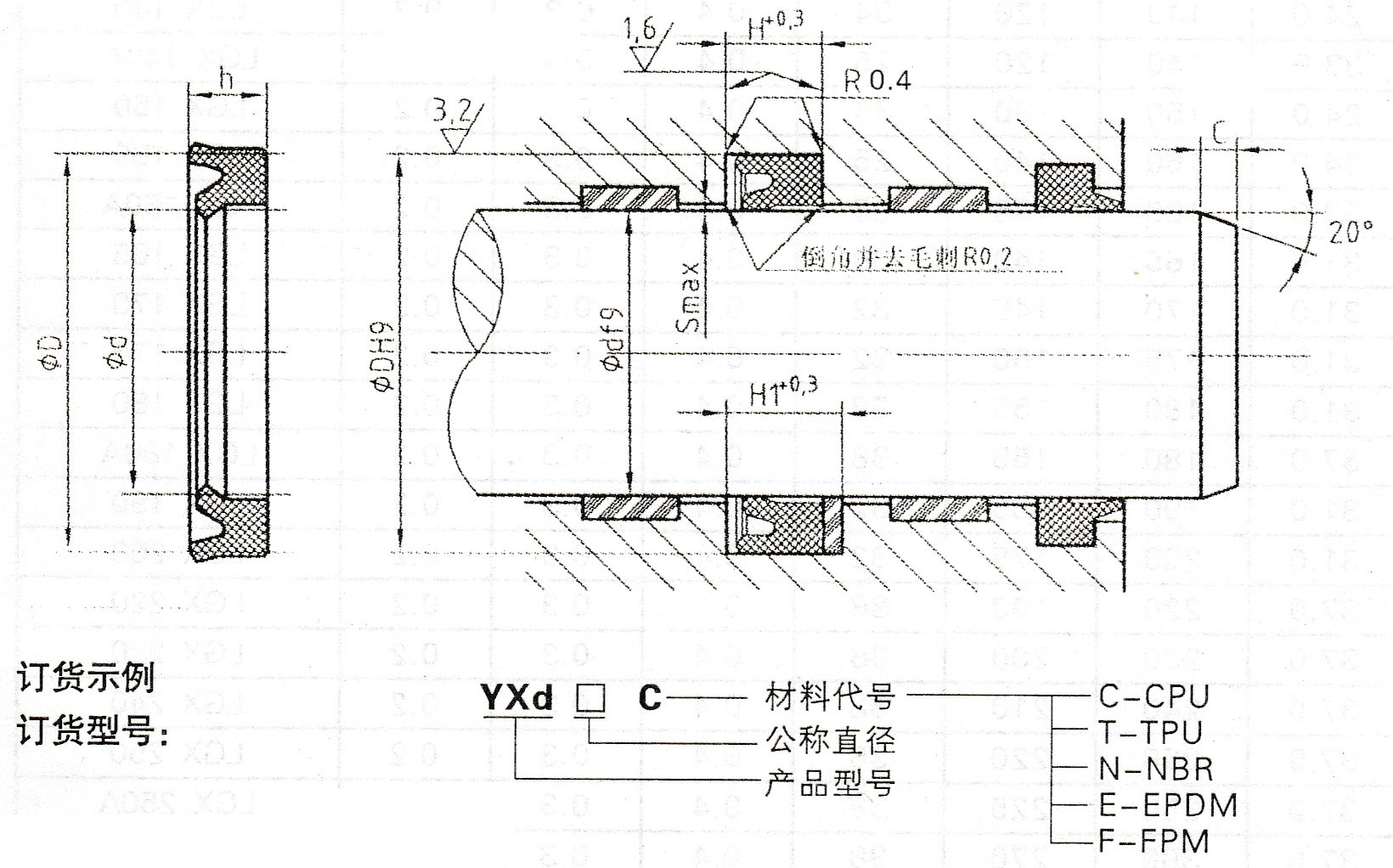

YXd形活塞杆密封圈示图:

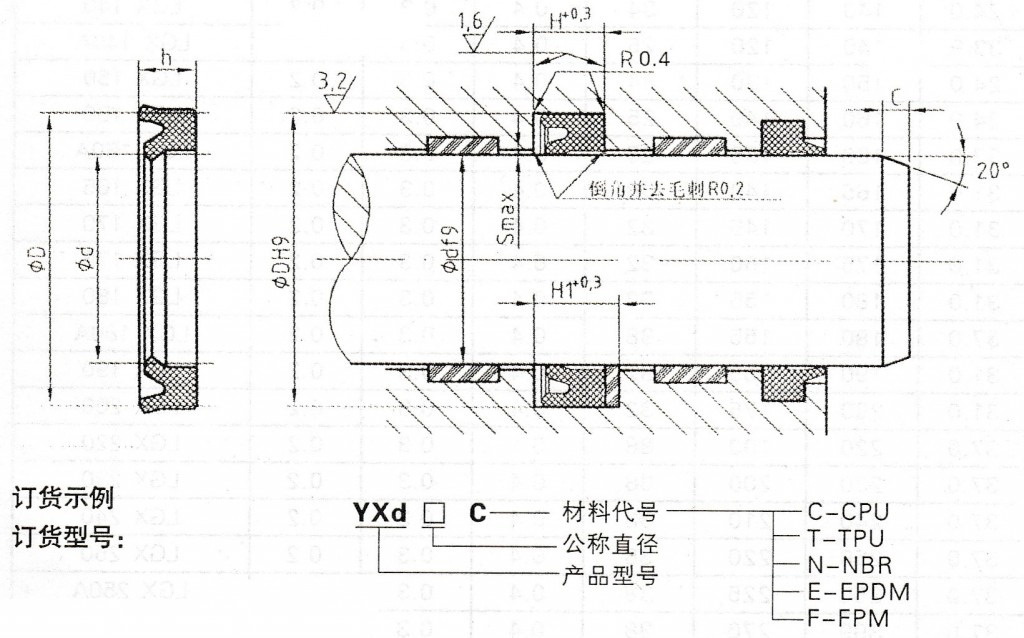

YXd形活塞杆密封圈

YXd形活塞杆密封圈



倒角尺寸C

D-d/2 C
≤4.0 3.5
6.0 5.0
8.0 6.5
12.0 10.0

YXd形活塞杆密封圈尺寸系列表

产品尺寸 沟槽尺寸 产品尺寸 订货型号
YXd□
d D h d D H H1 ≤10Mpa 10-21Mpa 21-31.5Mpa
8 14 8 8 14 9 10.5 0.4 0.3 0.2 YXd8
10 16 8 10 16 9 10.5 0.4 0.3 0.2 YXd10
12 18 8 12 18 9 10.5 0.4 0.3 0.2 YXd12
14 20 8 14 20 9 11.5 0.4 0.3 0.2 YXd14
16 22 8 16 22 9 11.5 0.4 0.3 0.2 YXd16
18 24 8 18 24 9 11.5 0.4 0.3 0.2 YXd18
20 26 8 20 26 9 11.5 0.4 0.3 0.2 YXd20
22 28 8 22 28 9 11.5 0.4 0.3 0.2 YXd22
25 31 8 25 31 9 11.5 0.4 0.3 0.2 YXd25
28 34 8 28 34 9 11.5 0.4 0.3 0.2 YXd28
30 38 10 30 38 12 13.5 0.4 0.3 0.2 YXd30
32 40 10 32 40 12 13.5 0.4 0.3 0.2 YXd32
35 43 10 35 43 12 13.5 0.4 0.3 0.2 YXd35
36 44 10 36 44 12 13.5 0.4 0.3 0.2 YXd36
40 48 10 40 48 12 13.5 0.4 0.3 0.2 YXd40
45 53 10 45 53 12 13.5 0.4 0.3 0.2 YXd45
50 58 10 50 58 12 13.5 0.4 0.3 0.2 YXd50
55 63 10 55 63 12 13.5 0.4 0.3 0.2 YXd55
56 64 10 56 64 12 13.5 0.4 0.3 0.2 YXd56
60 72 14 60 72 16 18 0.4 0.3 0.2 YXd60
63 75 14 63 75 16 18 0.4 0.3 0.2 YXd63
65 77 14 65 77 16 18 0.4 0.3 0.2 YXd65
70 82 14 70 82 16 18 0.4 0.3 0.2 YXd70
75 87 14 75 87 16 18 0.4 0.3 0.2 YXd75
80 92 14 80 92 16 18 0.4 0.3 0.2 YXd80
85 97 14 85 97 16 18 0.4 0.3 0.2 YXd85
85A 95 14 85 95 16 18 0.4 0.3 0.2 YXd85A
90 102 14 90 102 16 18 0.4 0.3 0.2 YXd90
95 107 14 95 107 16 18 0.4 0.3 0.2 YXd95
100 112 14 100 112 16 18 0.4 0.3 0.2 YXd100
105 117 14 105 117 16 18 0.4 0.3 0.2 YXd105
105A 121 18 105 121 20 18 0.4 0.3 0.2 YXd105A
107 119 14 107 119 16 18 0.4 0.3 0.2 YXd107
110 122 14 110 122 16 22.5 0.4 0.3 0.2 YXd110
110A 126 18 110 126 20 22.5 0.4 0.3 0.2 YXd110A
115 127 14 115 127 16 18 0.4 0.3 0.2 YXd115
115A 131 18 115 131 20 22.5 0.4 0.3 0.2 YXd115A
120 132 14 120 132 16 18 0.4 0.3 0.2 YXd120
120A 136 18 120 136 20 22.5 0.4 0.3 0.2 YXd120A
125 137 14 125 137 16 18 0.4 0.3 0.2 YXd125
125A 141 18 125 141 20 22.5 0.4 0.3 0.2 YXd125A
130 142 14 130 142 16 18 0.4 0.3 0.2 YXd130
130A 146 18 130 146 20 22.5 0.4 0.3 0.2 YXd130A
135 147 14 135 147 16 18 0.4 0.3 0.2 YXd135
135A 151 18 135 151 20 22.5 0.4 0.3 0.2 YXd135A
140 152 14 140 152 16 18 0.4 0.3 0.2 YXd140
140A 156 18 140 156 20 22.5 0.4 0.3 0.2 YXd140A
145 157 14 145 157 16 18 0.4 0.3 0.2 YXd145
150 162 14 150 162 16 18 0.4 0.3 0.2 YXd150
150A 166 18 150 166 20 22.5 0.4 0.3 0.2 YXd150A
152 164 14 152 164 16 18 0.4 0.3 0.2 YXd152
155 167 14 155 167 16 18 0.4 0.3 0.2 YXd155
155A 171 18 155 171 20 22.5 0.4 0.3 0.2 YXd155A
160 172 14 160 172 16 18 0.4 0.3 0.2 YXd160
160A 176 18 160 176 20 22.5 0.4 0.3 0.2 YXd160A
170 186 18 170 186 20 22.5 0.4 0.3 0.2 YXd170
180 196 18 180 196 20 22.5 0.4 0.3 0.2 YXd180
190 206 18 190 206 20 22.5 0.4 0.3 0.2 YXd190
200 216 18 200 216 20 22.5 0.4 0.3 0.2 YXd200
210 226 18 210 226 20 22.5 0.4 0.3 0.2 YXd210
220 236 18 220 236 20 22.5 0.4 0.3 0.2 YXd220
230 246 18 230 246 20 22.5 0.4 0.3 0.2 YXd230
240 256 18 240 256 20 22.5 0.4 0.3 0.2 YXd240
250 266 18 250 266 20 22.5 0.4 0.3 0.2 YXd250
260 276 18 260 276 20 22.5 0.4 0.3 0.2 YXd260
270 286 18 270 286 20 22.5 0.4 0.3 0.2 YXd270
280 296 18 280 296 20 22.5 0.4 0.3 0.2 YXd280
290 306 18 290 306 20 22.5 0.4 0.3 0.2 YXd290
300 316 18 300 316 20 22.5 0.4 0.3 0.2 YXd300
320 344 24 320 344 26.5 30 0.4 0.3 0.2 YXd320
340 364 24 340 364 26.5 30 0.4 0.3 0.2 YXd340
360 384 24 360 384 26.5 30 0.4 0.3 0.2 YXd360
375 399 24 375 399 26.5 30 0.4 0.3 0.2 YXd375
380 404 24 380 404 26.5 30 0.4 0.3 0.2 YXd380
390 414 24 390 414 26.5 30 0.4 0.3 0.2 YXd390
400 424 24 400 424 26.5 30 0.4 0.3 0.2 YXd400
420 444 24 420 444 26.5 30 0.4 0.3 0.2 YXd420
450 474 24 450 474 26.5 30 0.4 0.3 0.2 YXd450
480 504 24 480 504 26.5 30 0.4 0.3 0.2 YXd480
500 524 24 500 524 26.5 30 0.4 0.3 0.2 YXd500
530 554 24 530 554 26.5 30 0.4 0.3 0.2 YXd530
560 584 24 560 584 26.5 30 0.4 0.3 0.2 YXd560
600 624 24 600 624 26.5 30 0.4 0.3 0.2 YXd600
630 654 24 630 654 26.5 30 0.4 0.3 0.2 YXd630
650 674 24 650 674 26.5 30 0.4 0.3 0.2 YXd650
700 724 24 700 724 26.5 30 0.4 0.3 0.2 YXd700
750 774 24 750 774 26.5 30 0.4 0.3 0.2 YXd750
800 824 24 800 824 26.5 30 0.4 0.3 0.2 YXd800
850 874 24 850 874 26.5 30 0.4 0.3 0.2 YXd850
