山型密封圈:

1.       性能与用途：山型密封圈是由一个聚氨酯密封圈和两个L型防挤挡圈组成(注：还有一种是加布山形圈），山型圈具有耐高压，耐磨损，静密封性能稳定特点。

2.       材质：

挡圈：聚甲醛

密封圈：高硬度耐水聚氨酯邵氏93±5度

3.    工况条件：工作压力：60Mpa

往复速度：0.5m/s

工作温度：-35度至+110度

4.    工作介质：乳化液、水、液压油

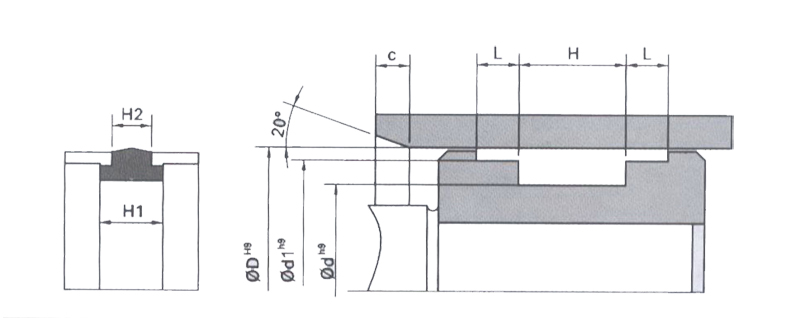

6.    结构装置：
山型密封圈


山型密封圈

d D D1 H H1 H2 L C
63 51 57 17 14 8 9 5.5
80 68 74 17 14 8 9 5.5
100 87 94 18 16 10 9 6.5
105 92 99 18 16 10 9 6.5
110 97 104 18 16 10 9 6.5
120 107 114 18 16 10 9 6.5
125 112 119 20 16 10 9 6.5
140 125 134 20 19 13 9 7.5
160 145 154 20 19 13 9 7.5
180 165 174 20 19 13 9 7.5
190 175 184 20 19 13 9 7.5
200 182 194 25 23 17 9 10
210 192 204 25 23 17 9 10
220 202 214 25 23 17 9 10
230 212 224 25 23 17 9 10
240 222 234 25 23 17 9 10
250 232 244 25 23 17 9 10
260 242 254 25 23 17 9 10
270 252 264 25 23 17 9 10
280 262 274 25 23 17 9 10
290 272 284 25 23 17 9 10
300 282 294 25 23 17 9 10
310 292 304 25 23 17 9 10
320 302 314 25 23 17 9 10
330 312 324 25 23 17 9 10
340 332 334 25 23 17 9 10
350 332 344 25 23 17 9 10
360 342 354 25 23 17 9 10

注：大城县京城密封件厂 供应橡胶密封件 机械密封件 密封圈 油缸密封件 液压密封件 气缸密封件 煤矿用密封件 煤矿用单体液压支柱密封件及立柱 千斤顶用密封件 氟胶密封件 硅胶密封件 聚胺脂鼓形圈 加布鼓形圈 车削密封件O型圈 氟胶O形圈 硅胶O型圈聚 哑铃型密封圈 星型密封圈 氨酯密封件（鼓型圈 蕾型圈 山型圈 O型圈 Y型圈）三元乙丙O型圈耐油耐高温用O形圈 加布蕾形圈 聚氨脂蕾形圈 山形圈 防尘圈 单体液压支柱防尘堵盖 Y形圈 活塞导向环 活柱导向环 防挤圈 卸载阀垫 单向阀垫 安全阀垫 连接钢丝 三用阀配件活塞导向环、f4四氟挡圈、POM档圈、皮碗防挤圈、底座防挤圈、防尘堵盖等综合采煤机等机械密封件
