液压往复运动Y形密封圈的结构尺寸系列和沟槽尺寸
发布时间2015-09-07   浏览：5,865 views   调整大小： 16px  14px  12px

 1.产品用途：用于往复运动油缸活塞与活塞杆的密封.
     2.材质：丁腈橡胶. 聚氨酯
     3.工况条件

     温度：— 40 ~ +120℃
     压力：< 25MPa
     介质：液压油、水、空气
     4.标准：HG4—335—66

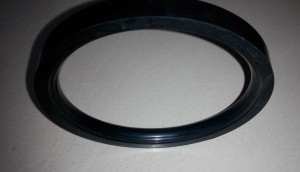

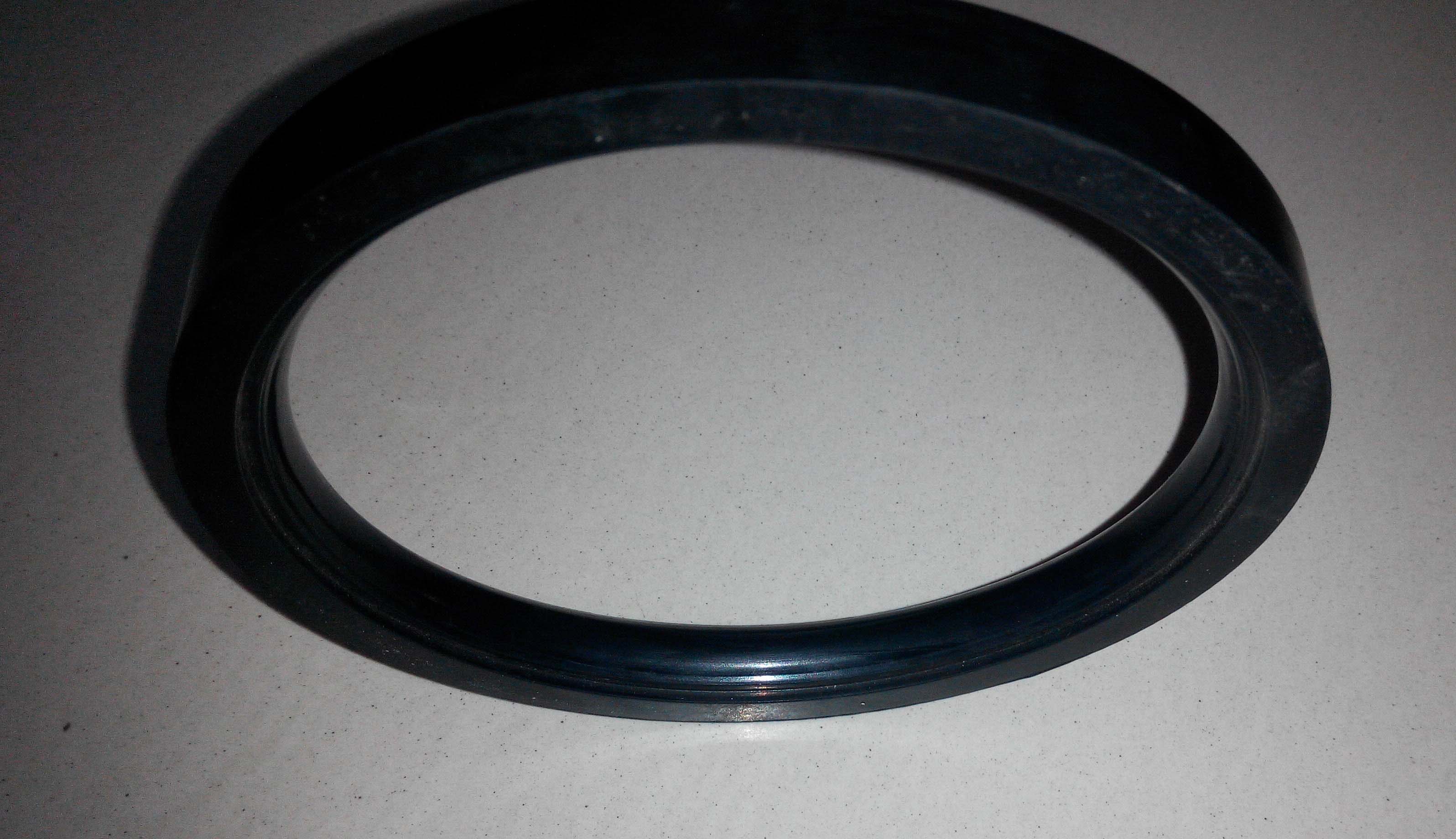

Y形橡胶密封圈

Y形橡胶密封圈

密封件

密封圈

矿用Y形密封圈

矿用Y形密封圈

YX内D形d型橡胶密封件

YX内D形d型橡胶密封件

Y形密封圈适用于液压缸活塞和活塞杆上起单向密封作用的橡胶密封圈。其使用条件见表5-27. 表5-27Y形密封圈的工作压力范围 密封圈型式 往复运动速度/m.s-1 挤出半径间隙/mm 工作压力范围/MPa Y形圈 0.5 0.2 0～15 0.1 0～20 0.5 0.2 0～20 0.1 0～25 国标（GB10708.1-89）规定了用于L1和L2二种型式密封腔体的Y形橡胶密封圈。 活塞密封腔体L1用Y形橡胶密封圈 Y形橡胶密封圈的型式如图5-31所示。Y形橡胶密封

Y形密封圈适用于液压缸活塞和活塞杆上起单向密封作用的橡胶密封圈。其使用条件见表5-27.
表5-27Y形密封圈的工作压力范围
密封圈型式 往复运动速度/m.s-1 挤出半径间隙/mm 工作压力范围/MPa
Y形圈 0.5 0.2 0～15
0.1 0～20
0.5 0.2 0～20
0.1 0～25
国标（GB10708.1-89）规定了用于L1和L2二种型式密封腔体的Y形橡胶密封圈。
活塞密封腔体L1用Y形橡胶密封圈

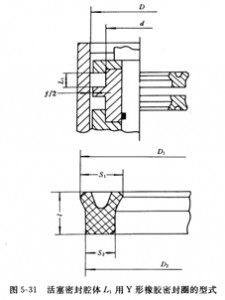

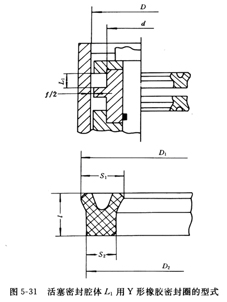

Y形橡胶密封圈的型式如图5-31所示。Y形橡胶密封圈的尺寸系列见表5-28.
y型密封圈

y型密封圈

，保证密封面在工作期间的正常运行。

密封圈上部的软胶是密封性的关键材料，要求软胶应具有优良的弹性，压缩变形小，耐磨性能好等特点。硫化胶硬度一般要求在70～80（绍尔A）之间，但要根据使用条件及结构来选择，如采用图5-35f,g,h类型，则应使用高硬度胶料为宜。
唇部压缩率的大小，对蕾形密封圈使用效果影响较大，压缩率过大则摩擦阻力大，因而磨损也大，使用寿命短，同时有可能影响安装。压缩率过小密封性能不好，甚至产生严重泄漏，影响使用，一般认为蕾形密封圈唇部压缩率应在12%～19%之间为宜。
标准化的蕾形夹织物橡胶密封圈见图5-33和图5-34.其尺寸系列见表5-30和表5-31.
液压缸活塞和活塞杆上在往复运动中起单向密封作用的密封沟槽型式、尺寸和公差
标准（GB2879-86）中密封沟槽轴向长度规定有三种规格：L1适用于短型密封圈（图5-31和图5-32中的Y形密封圈）；L2适用于中型密封圈（图5-33和图5-34中的高低唇Y形密封圈）；L3适用于长型密封圈（图5-21中的V形夹织物橡胶组合密封圈）。
按沟槽的所在位置分为：液压缸活塞和液压缸活塞杆两种沟槽结构。所用符号如下：
D—密封沟槽外径；
d—密封沟槽内径；
S=1/2(D-d)—动密封沟槽径向深度；
L—密封沟槽轴向长度；
C—导入角长度；
P—活塞配合尺寸；
G—与活塞杆配合的直径；
R—圆角；
F—间隙。
液压缸活塞动密封沟槽液压缸活塞动密封沟槽型式见图5-36.其沟槽尺寸和公差见表5-32.
表5-32液压缸活塞动密封沟槽尺寸和公差（摘自GB2879-86）
D S d L0+0.25
C
》
R
《
 F D S d L0+0.25
C
》
R
《
 F
L1 L2 L3 L1 L2 L3
12 4 4 5.0 6.3 2 0.3 0.5 (110) 7.5 95 9.5 12.5 25 4 0.4 1
16 4 8 5.0 6.3 2 0.3 0.5 10 90 12.5 16 32 5 0.6
20 4 12 5.0 6.3 2 0.3 0.5 125 10 105 12.5 16 32 5 0.6 1
5 10 6.3 8 16 2.5 12.5 100 16 20 40 6.5 0.8 1.5
25 4 17 5.0 6.3 2 0.3 0.5 (140) 10 120 12.5 16 32 5 0.6 1
5 15 6.3 8 16 2.5 12.5 115 16 20 40 6.5 0.8 1.5
32 4 24 5.0 6.3 2 0.3 0.5 160 10 140 12.5 16 32 5 0.6 1
5 22 6.3 8 16 2.5 12.5 135 16 20 40 6.5 0.8 1.5
40 4 32 5.0 6.3 2 0.3 0.5 (180) 10 160 12.5 16 32 5 0.6 1
5 30 6.3 8 16 2.5 12.5 155 16 20 40 6.5 0.8 1.5
50 5 40 6.3 8 16 2.5 0.3 0.5 200 12.5 175 16 20 40 6.5 0.8 1.5
7.5 35 9.5 12.5 25 4 0.4 1 15 170 20 25 50 7.5
(56) 5 46 6.3 8 16 2.5 0.3 0.5 (220) 12.5 195 16 20 40 6.5 0.8 1.5
7.5 41 9.5 12.5 25 4 0.4 1 15 190 20 25 50 7.5
63 5 53 6.3 8 16 4 0.3 0.5 250 12.5 225 16 20 40 6.5 0.8 1.5
7.5 48 9.5 12.5 25 5 0.4 1 15 220 20 25 50 7.5
(70) 7.5 55 9.5 12.5 25 4 0.4 1 (280) 15 250 20 25 50 7.5 0.8 1.5
10 50 12.5 16 32 5 0.6 320 15 290 20 25 50 7.5 0.8 1.5
80 7.5 65 9.5 12.5 25 4 0.4 1 (360) 15 330 20 25 50 7.5 0.8 1.5
10 60 12.5 16 32 5 0.6 400 20 360 25 32 63 10 1.0 2
(90) 7.5 75 9.5 12.5 25 4 0.4 1 (450) 20 410 25 32 63 10 1.0 2
10 70 12.5 16 32 5 0.6 500 20 460 25 32 63 10 1.0 2
100 7.5 85 9.5 12.5 25 4 0.4 1
10 80 12.5 16 32 5 0.6
注：1.滑动面公差配合推荐H9/f8,但在液压缸使用条件下不苛刻的情况下，滑动面公差配合也可采用H10/f9；
2.括号内的缸内经为非优先选用尺寸。
液压缸活塞杆动密封沟槽液压缸活塞杆密封沟槽型式见图5-37.其沟槽尺寸和公差见表5-33.
表5-33液压缸活塞杆动密封沟槽尺寸（摘自GB2879-86）
mm
d S D L0+0.25
C
》
R
《
 d S D L0+0.25
C
》
R
《
L1 L2 L3 L1 L2 L3
6 4 14 5.0 6.3 14.5 2 0.3 56 7.5 71 9.5 12.5 25 4 0.4
8 4 16 5.0 6.3 14.5 2 0.3 10 76 – 16 32 5 0.6
10 4 18 5.0 6.3 14.5 2 0.3 63 7.5 78 9.5 12.5 25 4 0.4
5 20 – 8 16 2.5 10 83 – 16 32 5 0.6
12 4 20 5.0 6.3 14.5 2 0.3 70 7.5 85 9.5 12.5 25 4 0.4
5 22 – 8 16 2.5 10 90 – 16 32 5 0.6
14 4 22 5.0 6.3 14.5 2 0.3 80 7.5 95 9.5 12.5 25 4 0.4
5 24 – 8 16 2.5 10 100 – 16 32 5 0.6
16 4 24 5.0 6.3 14.5 2 0.3 90 7.5 105 9.5 12.5 25 4 0.4
5 26 – 8 16 2.5 10 110 – 16 32 5 0.6
18 4 26 5.0 6.3 14.5 2 0.3 100 10 120 12.5 16 32 5 0.6
5 28 – 8 16 2.5 12.5 125 – 20 40 6.5 0.8
20 4 28 5.0 6.3 14.5 2 0.3 110 10 130 12.5 16 32 5 0.6
5 30 – 8 16 2.5 12.5 135 – 20 40 6.5 0.8
22 4 30 5.0 6.3 14.5 2 0.3 125 10 145 12.5 16 32 5 0.6
5 32 – 8 16 2.5 12.5 150 – 20 40 6.5 0.8
25 4 33 5.0 6.3 14.5 2 0.3 140 10 160 12.5 16 32 5 0.6
5 35 – 8 16 2.5 12.5 165 – 20 40 6.5 0.8
28 5 38 6.3 8 16 2.5 0.3 160 12.5 185 16 20 40 6.5 0.8
7.5 43 – 12.5 25 4 0.4 15 190 – 25 50 7.5
32 5 42 6.3 8 16 2.5 0.3 180 12.5 205 16 20 40 6.5 0.8
7.5 47 – 12.5 25 4 0.4 15 210 – 25 50 7.5
36 5 46 6.3 8 16 2.5 0.3 200 12.5 225 16 20 40 6.5 0.8
7.5 51 – 12.5 25 4 0.4 15 230 – 25 50 7.5
40 5 50 6.3 8 16 2.5 0.3 220 15 250 20 25 50 7.5 0.8
7.5 55 – 12.5 25 4 0.4 250 15 280 20 25 50 7.5 0.8
45 5 55 6.3 8 16 2.5 0.3 280 15 310 20 25 50 7.5 0.8
7.5 60 – 12.5 25 4 0.4 320 20 360 25 32 63 10 1.0
50 5 60 6.3 8 16 2.5 0.3 360 20 400 25 32 63 10 1.0
7.5 65 – 12.5 25 4 0.4
注：1.滑动面公差配合推荐H9/f8,但在液压缸使用条件下不苛刻的情况下，滑动面公差配合也可采用H10/f9。

大城县京城密封件厂供应机械密封件液压油缸气缸密封件煤矿用单体液压支柱用密封件及立柱千斤顶密封件用 鼓形圈 车削密封件 O形圈 氟胶O形圈 硅胶O形圈 三元乙丙O形圈蕾形圈 防尘圈直径42孔防尘堵盖 Y形圈 导向环 防挤圈 卸载阀垫 单向阀垫 安全阀垫 连接钢丝 三用阀配件活塞导向环、档圈、防挤圈用综合采煤机等液压机械密封件
我厂产品还能根据贵公司需要特殊订做
