鼓型密封圈与山型密封圈
发布时间2016-07-14   浏览:835 views   调整大小: 16px  14px  12px

鼓型密封圈山型密封圈介绍:

聚氨酯鼓型圈 车削鼓型圈 组合鼓型密封圈

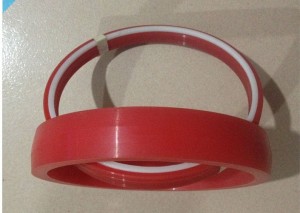

聚氨酯鼓型密封圈

聚氨酯鼓型密封圈

工作压力:

 往复运动速度/m.s-1

鼓形密封圈工作压力/MPa

山形密封圈工作压力/MPa

0.5

0.10~40

0~20

0.15

0.10~70

0~35

鼓形密封圈和山形密封圈定义:
鼓形密封圈又称活塞密封圈,它是为单向和双向工作的活塞而设计的。密封圈的截面、衬套或挡环的结构与活塞的设计有很大的关系。由于有各种性能的要求,所以鼓形密封圈的结构也不可能是一致的。 鼓形密封圈的中间是一个鼓形橡胶圈,两侧是夹织物层,再两侧是酚醛树脂制的环,三者合成一体。鼓形橡胶圈相当于唇部,工作时,唇部以一定的预接触压力井陉米饭呢个,同时两侧的夹织物层饱吸润滑剂,在缸壁之间的尖子处形成由楔,保证唇部得到良好的润滑。所以这种密封摩擦小、磨损少。最外层的两只挡环(支撑环及导向环),保证密封圈不发生“挤出”现象,同时也无异常响声和“反转”事故,因此工作稳定。它比用两个Y形密封圈简单,可以减轻活塞的重量,适用于双向密封。

聚胺酯车削组合密封件

聚胺酯车削组合密封件

鼓型密封圈与山型密封圈工作条件:

工作压力:≤40Mpa

运动速度:≤0.5m/s

工作温度:-30℃~+100℃

工作介质:液压油.乳化液.水

材      质:聚氨酯.织物橡胶

设计依据:GB/T10708.2-200

以上是对鼓型密封圈与山型密封圈的工作压力环境和用处简单介绍如有不同意见请联系我们共同探讨。我厂产品如下有需要请联系我们:

我厂生产包括:车削鼓型圈、车削聚氨酯密封圈、车削聚氨酯鼓型圈、鼓型圈、液压支架密封件、聚胺脂鼓形圈、山形密封圈、聚氨酯山型密封等其它橡胶密封圈
