KYD型活塞密封圈

KYD密封圈

KYD密封圈

结构特点
KYD型活塞密封圈是一种外唇与内唇等高的等唇单向密封圈，每种规格密封圈都有两种断面尺寸，以适应不同液压油缸结构尺寸的需求。密封圈断面的径、轴向比小，且断面径向尺寸较其他同类产品大，故可承受高压。

沟槽标准
沟槽尺寸、公差符合GB2879-86标准。

技术数据

材质 压力 Mpa 温度 ℃ 介质 线速度 m/s
TPU ≤20.0 -30to+80 A、B 0.5
CPU ≤40.0 -30to+120 A、B 0.5
NBR ≤20.0 -30to+100 A、B、C 0.5
FPM ≤20.0 -20to+200 A、B、C、D 0.5

A-石油基液压油和矿物基润滑脂　B-水-油乳化液　C-水-乙二醇基　D-磷酸脂基

安装须知
密封圈断面尺寸较大，特别是径向断面尺寸大，故需安装在开式(或称分体)密封沟槽中。为避免动态密封唇口的损坏，安装时不要将密封唇口在锐边上移动，必要时要借助特殊安装工具进行安装，同时在配合表面涂少量润滑油。此外细心安装是确保密封圈功能充分展矛的重要条件之一。

应用示例
·装载机 ·冶金设备油缸 ·叉车 ·汽车起重机 ·油压机 ·标准油缸 ·挖掘机

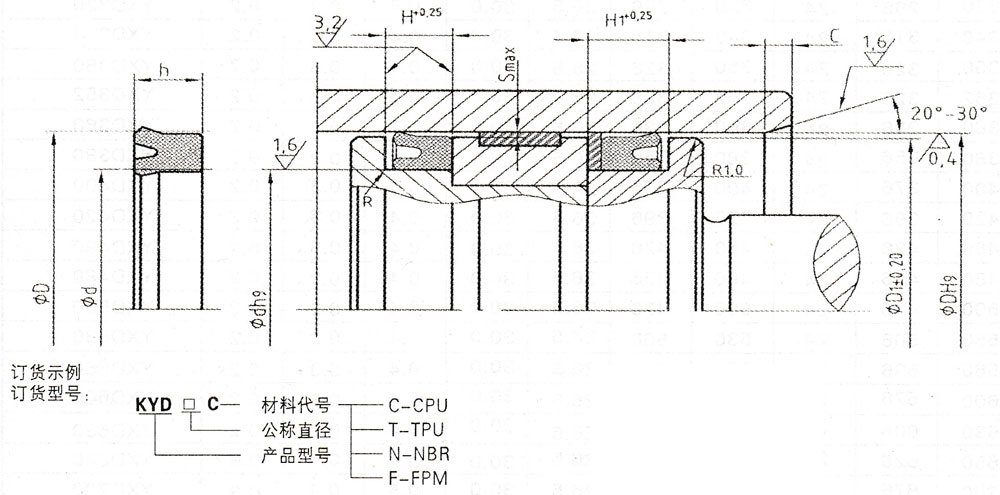

安装示例

KYD密封圈

KYD密封圈

尺寸H1

D H1
＜100 H+2
100to250 H+2.5
250to500 H+3
＞500 H+3

KYD型活塞密封圈尺寸系列表

产品尺寸 沟槽尺寸 C 订货型号
KYD　□
D d h D d H Smax R
12 4 5.6 12 4+0.05
4-0.17		 6.3 0.2 0.3 2.0 KYD　12
16 8 5.6 16 8+0.05
8-0.17		 6.3 0.2 0.3 2.0 KYD　16
20 12 5.6 20 12+0.04
12-0.14		 6.3 0.2 0.3 2.0 KYD　20
20A 10 7.0 20 10+0.04
10-0.14		 8.0 0.2 0.3 2.5 KYD　20A
25 17 5.6 25 17+0.04
17-0.14		 6.3 0.2 0.3 2.0 KYD　25
25A 15 7.0 25 15+0.04
15-0.14		 8.0 0.3 0.3 2.5 KYD　25A
32 24 5.6 32 24+0.03
24-0.11		 6.3 0.3 0.3 2.0 KYD　32
32A 22 7.0 32 22+0.13
22-0.11		 8.0 0.3 0.3 2.5 KYD　32A
36 28 5.6 36 28+0.03
28-0.11		 6.3 0.3 0.3 2.0 KYD　36
36A 26 7.0 36 26+0.13
26-0.11		 8.0 0.3 0.3 2.5 KYD　36A
40 32 5.6 40 32+0.03
32-0.11		 6.3 0.3 0.3 2.0 KYD　40
40A 30 7.0 40 30+0.13
30-0.11		 8.0 0.3 0.3 2.5 KYD　40A
50 40 7.0 50 40+0.13
40-0.11		 8.0 0.3 0.3 2.5 KYD　50
50A 35 11.5 50 35+0.13
35-0.21		 12.5 0.3 0.4 4.0 KYD　50A
56 46 7.0 56 46+0.12
46-0.07		 8.0 0.3 0.3 2.5 KYD　56
56A 41 11.5 56 41+0.12
41-0.17		 12.5 0.3 0.4 4.0 KYD　56A
63 53 7.0 63 53+0.12
53-0.07		 8.0 0.4 0.3 2.5 KYD　63
63A 48 11.5 63 48+0.12
48-0.17		 12.5 0.4 0.4 4.0 KYD　63A
70 55 11.5 70 55+0.12
55-0.17		 12.5 0.4 0.4 4.0 KYD　70
70A 50 15.0 70 50+0.12
50-0.27		 16.0 0.4 0.6 5.0 KYD　70A
80 65 11.5 80 65+0.12
65-0.17		 12.5 0.4 0.4 4.0 KYD　80
80A 60 15.0 80 60+0.12
60-0.27		 16.0 0.4 0.6 5.0 KYD　80A
90 75 11.5 90 75+0.11
75-0.13		 12.5 0.4 0.4 4.0 KYD　90
90A 70 15.0 90 70+0.11
70-0.23		 16.0 0.4 0.6 5.0 KYD　90A
100 85 11.5 100 85+0.11
85-0.13		 12.5 0.4 0.4 4.0 KYD　100
100A 80 15.0 100 80+0.11
80-0.23		 16.0 0.4 0.6 5.0 KYD　100A
110 95 11.5 110 95+0.11
95-0.13		 12.5 0.4 0.4 4.0 KYD　110
110A 90 15.0 110 90+0.11
90-0.23		 16.0 0.4 0.6 5.0 KYD　110A
125 105 15.0 125 105+0.09
105-0.19		 16.0 0.4 0.6 5.0 KYD　125
125A 100 19.0 125 100+0.19
100-0.29		 20.0 0.4 0.8 6.5 KYD　125A
140 120 15.0 140 120+0.09
120-0.19		 16.0 0.4 0.6 5.0 KYD　140
140A 115 19.0 140 115+0.19
115-0.29		 20.0 0.4 0.8 6.5 KYD　140A
160 140 15.0 160 140+0.09
140-0.19		 16.0 0.4 0.6 5.0 KYD　160
160A 135 19.0 160 135+0.19
135-0.29		 20.0 0.4 0.8 6.5 KYD　160A
180 160 15.0 180 160+0.09
160-0.19		 16.0 0.5 0.6 5.0 KYD　180
180A 155 19.0 180 155+0.19
155-0.29		 20.0 0.5 0.8 6.5 KYD　180A
200 175 19.0 200 175+0.17
175-0.24		 20.0 0.5 0.8 6.5 KYD　200
200A 170 23.5 200 170+0.27
170-0.34		 25.0 0.5 0.8 7.5 KYD　200A
220 195 19.0 220 195+0.17
195-0.24		 20.0 0.5 0.8 6.5 KYD　220
220A 190 23.5 220 190+0.27
190-0.34		 25.0 0.5 0.8 7.5 KYD　220A
250 225 19.0 250 225+0.17
225-0.24		 20.0 0.5 0.8 6.5 KYD　250
250A 220 23.5 250 220+0.27
220-0.34		 25.0 0.5 0.8 7.5 KYD　250A
280 250 23.5 280 250+0.17
250-0.24		 25.0 0.5 0.8 7.5 KYD　280
320 290 23.5 320 290+0.27
290-0.26		 25.0 0.7 0.8 7.5 KYD　320
360 330 23.5 360 330+0.27
330-0.26		 25.0 0.7 0.8 7.5 KYD　360
400 360 30.5 400 360+0.24
360-0.26		 32.0 0.7 1.0 7.5 KYD　400
450 410 30.5 450 410+0.23
410-0.32		 32.0 0.7 1.0 7.5 KYD　450
500 460 30.5 500 460+0.23
460-0.32		 32.0 0.7 1.0 7.5 KYD　500
