聚氨酯山型密封圏规格系列

发布时间2014-08-01 浏览：886 views 调整大小： 16px 14px 12px

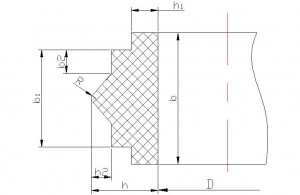

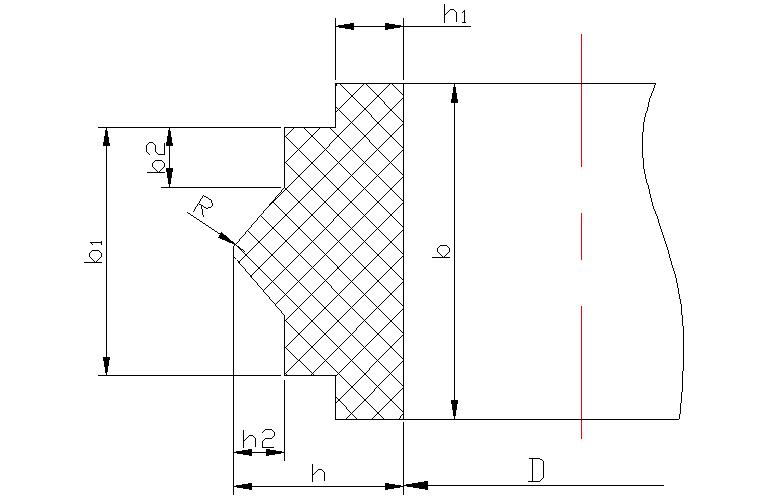

产品简图：						技术要求 1、工作压力>50Mpa 2、工作温度-35。C~+90。C 3、硬度：邵氏A80-95
密封件代号	相应尺寸及公差									备注
	D	h	h1	h2	b		b1	b2	R
SH63*6.5	0 49.4 -0.3	6.5±0.1	2.5	1.75	14±0.2		8±0.2	1	0.2
SH80*6.5	0 66.4 -0.3
SH100*7.5	0 85.4 -0.3	7.5±0.1	3	1.75	16±0.2		10±0.2	1.25	0.3
SH110*7.5	0 95.4 -0.3
SH125*7.5	0 110.4 -0.3
SH140*9	0 123.4 -0.3	9±0.1	3.5	2	19±0.2		13±0.2	2	0.4
SH160*9	0 143.4 -0.3
SH180*9	0 163.4 -0.3
SH200*11	0 179.4 -0.3	11±0.1	4	2	23±0.3		17±0.3	2	0.5
SH230*11	0 209.4 -0.3
SH250*11	0 229.4 -0.3
