聚氨酯鼓型密封圏规格系列
发布时间2014-08-01   浏览：1,256 views   调整大小： 16px  14px  12px

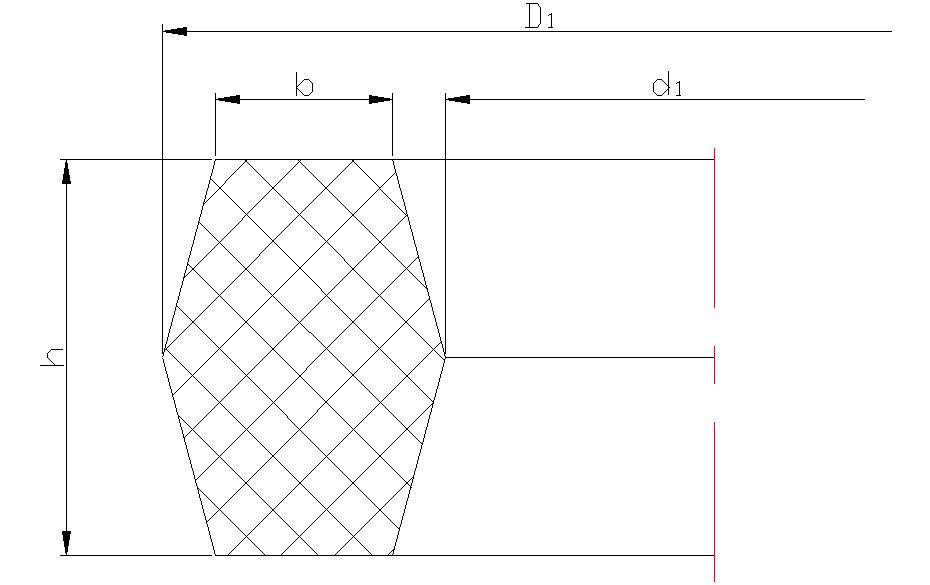

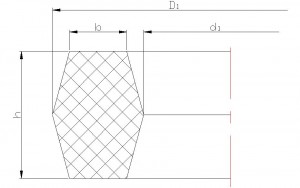

产品简图：

鼓型密封圏

鼓型密封圏





技术要求



1、工作压力>50Mpa

2、工作温度-35。C~+90。C

3、硬度：邵氏A80-95
密封件代号 相应尺寸及公差 备注
d1 D1 h b
G63*47*28 46.3±0.3 63.7±0.3 20±0.1 7±0.15
G80*64*28 63.3±0.3 80.7±0.3
G100*80*34 79±0.4 101±0.4 26±0.15 8.6±0.2
G110*90*34 89±0.4 111±0.4
G125*105*34 104±0.4 126±0.4
G140*120*34 119±0.4 141±0.4
G160*135*38 133.7±0.4 161.3±0.4 30±0.2 10.7±0.3
G180*155*38 153.7±0.4 181.3±0.4
G200*175*38 173.7±0.4 201.3±0.4
G210*185*38
  1. 7±0.4
  2. 3±0.4

G220*195*38 193.7±0.4 221.3±0.4
G230*205*38 203.7±0.4 231.3±0.4
G250*225*38 223.7±0.4 251.3±0.4
G270*245*38 243.7±0.4 271.3±0.4
G280*255*38 253.7±0.4 281.3±0.4
G320*295*38 293.7±0.4 321.3±0.4
G360*335*38 333.7±0.4 361.3±0.4
